No te descubro nada nuevo si te digo que el consumo eléctrico a lo largo de las 24 horas del día va cambiando. Como es normal, durante los periodos de luz la actividad de las personas y de las industrias es mucho mayor que durante la noche. Como imaginarás las empresas eléctricas tienen que adaptarse a esas necesidades de los consumidores. Esto nos lleva a pensar que habrá centrales que tengan que ponerse en funcionamiento o pararse según las exigencias del momento, o incluso modificar su producción. Esto es más fácil decirlo que hacerlo, pues si bien una central hidroeléctrica puede pararse o ponerse en funcionamiento en apenas quince minutos, no ocurre lo mismo con las centrales térmicas convencionales ni con las nucleares. Así pues, si no pueden parar de producir, ¿qué hacer con ese exceso de electricidad? Hay varias opciones, pero la que a nosotros nos interesa tiene que ver con las ofertas que las eléctricas hacen para fomentar el consumo de los periodos llamados valle, donde la demanda cae notablemente.

Así pues, si existe la posibilidad de contratar distintos períodos horarios según la tarifa de que se trate, deberemos tener un contador capaz de medir las energías consumidas en cada tramo horario.

La constitución de un contador de tarifa múltiple es similar a la de un contador normal, con la diferencia de tener dos o más totalizadores en su parte visible, donde se van sumando las energías consumidas en cada tramo horario para así aplicarles su correspondiente tarifa. Además, se incorpora un reloj de discriminación horaria que puede ser analógico o digital.

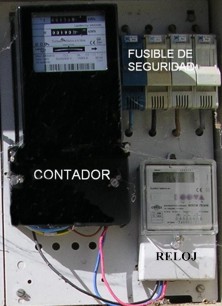

Imagen 41: Contador de doble tarifa. Fuente: Elaboración propia por Jorge de la Encina.

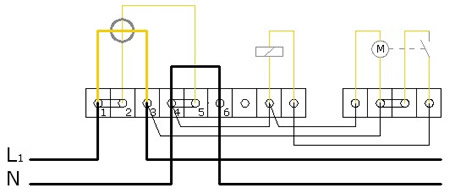

Imagen 42: Contador monofásico de doble tarifa. Fuente: Elaboración propia.

Y ya para finalizar este tema vamos a hablar de los maxímetros. Existen instalaciones donde puede suceder que en intervalos de tiempo muy breves se esté demandando una potencia mayor que la contratada, si esto sucede, las compañías cobran una cantidad adicional por exceder ese máximo.

Para determinar cuál es la potencia máxima consumida por la instalación, tradicionalmente se han venido utilizando los maxímetros de aguja. Estos dispositivos se construyen formando parte de un contador de activa convencional. Unas ruedas dentadas transmiten el movimiento del disco del contador, por medio de un tornillo sinfín fijado a una aguja de arrastre que se desplaza sobre una escala circular, graduada en kW. Dicha aguja de arrastre empuja a una segunda aguja concéntrica (índice), llamada de lectura, que se mueve libremente en sentido creciente, y que por lo tanto se desplaza siempre hacia valores máximos.

La aguja de arrastre se embraga y desembraga automáticamente cada 15 minutos, tiempo que se conoce como "periodo de integración del maxímetro".

De esta manera, la aguja de arrastre se desplaza hacia valores máximos cada periodo de integración, empujando a la aguja índice, y al final de cada período la aguja queda desembragada, volviendo a la posición cero de la escala. Transcurridos unos segundos, la aguja de arrastre es embragada nuevamente, iniciándose un nuevo período de integración.

Es así como la aguja lectora indica el valor máximo alcanzado durante todos los periodos de integración comprendidos entre dos lecturas. Mensualmente un empleado de la empresa suministradora, anotará el valor máximo registrado, poniendo a cero las agujas lectora y la de arrastre, que quedarán precintadas hasta el mes siguiente.
