2. Potencia en corriente alterna monofásica
En el supuesto de que el circuito estuviera formado por elementos resistivos puros, procederíamos igual que si se tratara de un circuito de corriente continua. Para los casos en que nuestro circuito esté constituido por impedancias Z, no es suficiente con conocer la tensión y la intensidad, pues como bien sabemos a estas alturas del curso existe un desfase entre ambas y la potencia depende de él.
Así pues, conviene recordar las potencias que se dan en un circuito de corriente alterna:
|
Potencia aparente
|
 |
| Potencia activa |
 |
| Potencia reactiva |
 |
Actividad1
Por si lo has olvidado volvemos a mostrar el triángulo de potencias.
 |
|

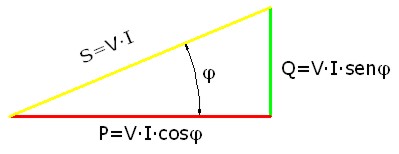

Imagen 11: Triángulo de potencias en corriente alterna. |
Te recordamos, que al igual que en cualquier otro triángulo rectángulo podemos aplicar Pitágoras:
 |
 |
Para finalizar este recordatorio, diremos que la potencia activa P, se medía en watios W; la potencia aparente S, en voltamperios VA y la potencia reactiva Q, en voltamperios reactivos VAr, pudiendo utilizar múltiplos (K = kilo = 103) si las cantidades son elevadas.
