4.1. Contador monofásico de energía activa
Los contadores se conectan de manera similar a como lo hace un vatímetro, pues como ellos, posee una bobina amperimétrica y otra voltimétrica. La imagen muestra el esquema interno de un vatímetro.
 |
|

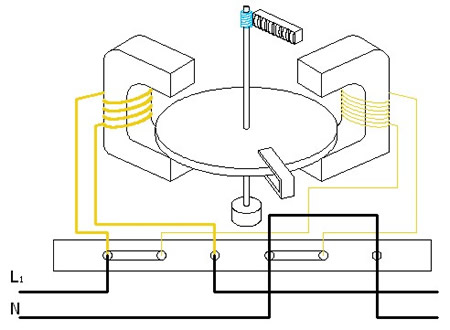

Imagen 29: Esquema interno de un vatímetro. |
De aquí en adelante mostraremos el esquema simplificado tal y como se ve en la imagen inferior.
 |
|

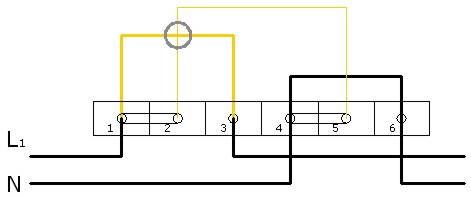

Imagen 30: Conexionado de los bornes de un contador monofásico. |
Puede verse como el aparato tiene seis terminales de conexión y sus correspondientes puentes para la bobina voltimétrica.
Si la instalación consumiera una elevada corriente, entonces la alimentación a la bobina amperimétrica se haría a través de un transformador de intensidad.
 |
|

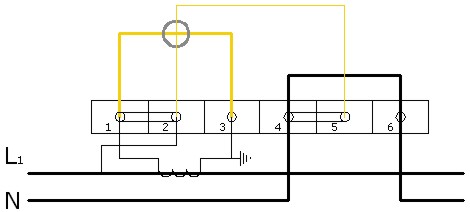

Imagen 31: Conexionado de contador monofásico con transformador de intensidad. |
