En el sistema diédrico obteníamos dos proyecciones, una en cada plano de proyección, y otra auxiliar, llamada de perfil.
En el sistema axonométrico, al tener un plano de proyección más, se obtiene una cuarta proyección llamada directa, por ser su proyección inmediata sobre el plano del cuadro. Las otras tres proyecciones son secundarias, pues, como se explicó anteriormente, se proyectan perpendicularmente sobre los planos del triedro y luego de forma ortogonal u oblicua, sobre el plano del cuadro, dependiendo del tipo de axonometría.

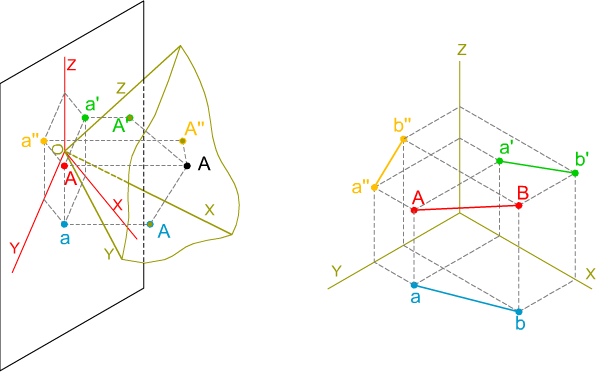

En la imagen superior puedes ver un punto A situado en el espacio, entre los planos del triedro, y sus proyecciones axonométricas. También hemos proyectado otro punto B que junto con A conforman el segmento AB.
