2.2. Acondicionamiento del aire.
Las instalaciones de aire comprimido aspiran suciedad, aceite, agua,…
Un mal acondicionamiento del aire provoca en las instalaciones fallos del tipo:
Válvulas agarrotadas por el aceite depositado. Silenciadores taponados. Exceso
de agua condensada en el filtro de aire. Desgaste rápido de juntas.
Envejecimiento prematuro de los equipos.
Actividad
- Filtro
- Regulador de presión
- Lubricador
| Filtro |
Regulador de presión |
Lubricador |
|
|
|
| Imagen 17. www.sapiens.itgo.com. © | Imagen 18. Elaboración propia. | Imagen 19. www.sapiens.itgo.com. © |
|
Impide que el polvo y las partículas arrancados de las conducciones, circulen por la
instalación.
También condensa el vapor de agua existente en el aire.
Las partículas más finas son retenidas por el cartucho filtrante. El cartucho del filtro se debe limpiar o sustituir con la frecuencia necesaria. |
Ajusta la presión en el circuito a un valor deseado. Cuando el aire comprimido supera la presión establecida se produce un escape de aire a la atmósfera para limitarla. |
El aire es dotado de una fina neblina de aceite. De este modo las piezas móviles de los elementos neumáticos se proveen de lubricante, disminuyéndose el rozamiento y el desgaste. |
Actividad

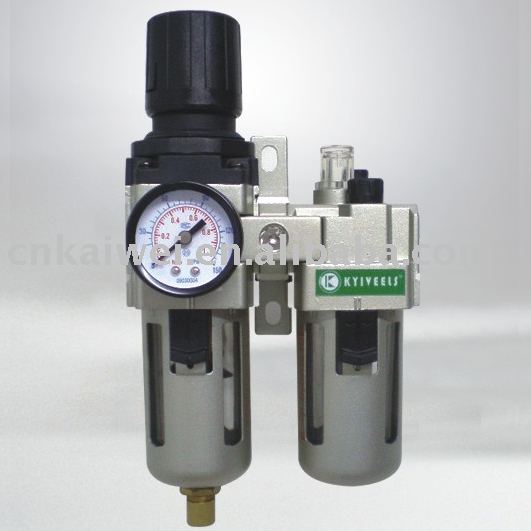

El símbolo que representa la unidad de acondicionamiento o mantenimiento de aire es cualquiera de los mostrados en las imágenes, en el primero se observan claramente cada uno de los elementos del equipo, aunque por simplicidad se suele emplear el segundo símbolo. La tercera imagen muestra el aspecto real de la unidad de acondicionamiento.
|
|
|
| Imagen 20. Elaboración propia. | Imagen 21. Elaboración propia. | Imagen 22. spanish.alibaba.com.© |
Actividad
Su función es almacenar el aire comprimido que proporciona el compresor una vez acondicionado. Su función principal consiste en adaptar el caudal del compresor al consumo de la red de distribución.
Debe cumplir varios requisitos; entre ellos: disponer de una puerta para inspección interior, un grifo de purga, un manómetro, válvula de seguridad, válvula de cierre, e indicador de temperatura.
Puede colocarse horizontal o verticalmente, pero a ser posible alejado de toda fuente calorífica, para facilitar la condensación del vapor de agua procedente del compresor
 |

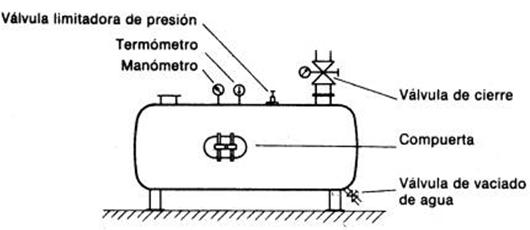

| Imagen 23. Elaboración propia. |
