En el apartado anterior has conocido o reconocido los tres gráficos más usuales con los que se trabajan en Estadística, cada uno de ellos adjudicado a determinados tipos de la variable. Pero en las Ciencias Sociales existen muchos otros tipos de gráficos que son usados corrientemente. Algunos de ellos son meras transformaciones de los que hemos visto, pero otros tienen entidad propia.



Ya hemos comentado también que en los medios de comunicación se usan cada vez más los gráficos para presentar de una forma visualmente más atractiva los datos. Además, el avance en el tema de infografía permite que los medios sean cada vez más imaginativos a la hora de realizar gráficos. Por eso muchas veces adaptan los clásicos a nuevas presentaciones. En este apartado vamos a dar un repaso, con ejemplos tomados todos de la prensa, a esa gran variedad de presentaciones.

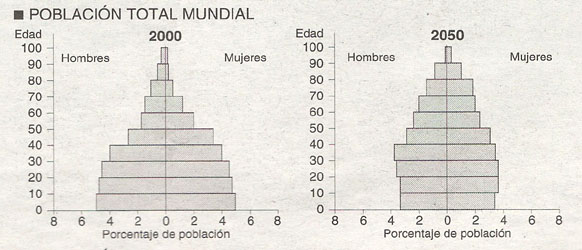

Como puedes observar en la imagen siguiente, tomada del periódico El País del 4 de abril de 2002, la pirámide de población se compone de dos histogramas horizontales enfrentados entre si para separar los datos entre hombres y mujeres.



Se le llama pirámide porque en las poblaciones en que el número de nacimientos es grande y poco a poco el número de la población va disminuyendo al aumentar la edad, aparece la forma de una pirámide, como ocurre en el caso de la izquierda.



Las pirámides de población permiten estudiar de un solo vistazo elementos demográficos como el envejecimiento de la población, si hay disparidad en el número de hombres y mujeres en una determinada edad, algo que resulta llamativo en aquellos países que han pasado por guerras nacionales en el siglo pasado.

Podemos encontrar muchas variaciones de los diagramas de barras para dar variedad a las presentaciones. Por un lado pueden tener barras horizontales en lugar de verticales, o mantener las barras la misma longitud y cambiar su grosor para indicar la frecuencia, como pasa en la imagen segunda de la siguiente galería. Otras veces se sustituyen las barras por una imagen alusiva a lo que se representa, como puede verse en las dos últimas imágenes. En estos casos no pueden considerarse pictogramas pues la imagen no vale siempre lo mismo sino que se agrupa conveniente en el dibujo o se hace más o menos grande a conveniencia.

Otro tipo de diagrama que se adapta mucho es el de sectores. Suele ser corriente que cuando se trata de información sobre las elecciones, dado que el Congreso tiene forma de semicírculo, se utilice también uno para sustituir al círculo dividido en sectores. Más exactamente suele ser una semicorona circular como puede verse en la imagen 1. En la imagen 2 ves una mezcla de diagrama de sectores y diagrama de barras pues en él los sectores tienen la misma amplitud, lo que varía es el área del sector dibujado según la frecuencia, este gráfico está inspirado en el creado por Florence Nightingale. A veces, en lugar de dividir un círculo se divide un rectángulo, como puedes ver en la imagen 3. Este rectángulo puede adaptarse visualmente a lo que esté representando como puedes ver en la última imagen.
