2.2. Potencia reactiva

Hemos visto hasta ahora que en un vatímetro la desviación de la aguja es proporcional al producto de V·I y por el coseno de su desfase φ.


Si queremos medir la potencia reactiva debemos conseguir que la desviación de la aguja α (alfa), sea proporcional al seno del desfase, o lo que es lo mismo al coseno de 90-φ.

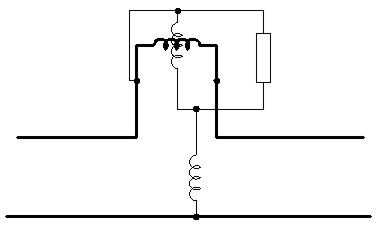

Existen varias maneras de conseguir esto, para ello lo que se hace es colocar en paralelo y serie con la bobina voltimétrica impedancias calibradas. La imagen inferior muestra el esquema interno de un varímetro o también llamado vatímetro inductivo, este es el nombre que recibe el aparato, pues lo que mide es la potencia reactiva, al quedar el circuito voltimétrico desfasado 90º con respecto a la corriente.

Varímetro o vatímetro inductivo

Imagen 14: Varímetro o vatímetro inductivo.
Fuente: Elaboración propia.
Icono de iDevice Ejemplo o ejercicio resuelto

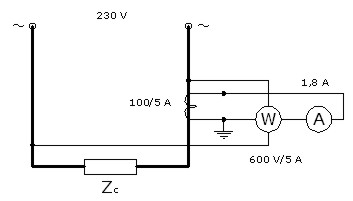

Se realiza una medición en un circuito de corriente alterna monofásica tal y como se indica en la imagen. El vatímetro tiene un alcance de 600 V/5 A y su escala posee 200 divisiones, llegando la aguja en la lectura a la división 25. Se quiere conocer la potencia y el factor de potencia de la carga.

Medida de potencia con transformador de intensidad
Imagen 15. Medida de potencia con transformador de intensidad.
Fuente: Elaboración propia.
Algunos conceptos usados en la resolución de este ejercicio se explican detalladamente en el apartado siguiente. Si lo crees conveniente estúdialo primero y luego vuelve al ejercicio, aunque verás que no presenta gran dificultad.
