3.1. Características de puerta. Tipos. Aplicaciones

Características de puerta

Modificando las características de la puerta podremos dimensionar el tiristor más adecuado para nuestro circuito, para ello vamos a estudiar la curva característica que puedes ver a continuación:

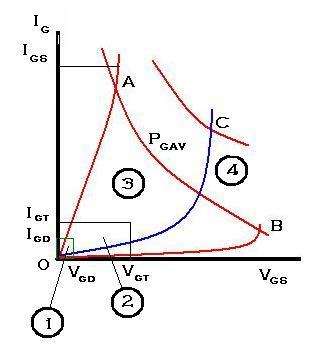

Curva característica de un tiristor

Imagen 25: Curva característica de un tiristor.
Fuente: Imagen propia creada con Paint.

Para entender la curva primero vamos a explicar los diferentes parámetros que aparecen en la misma:

  • : es la intensidad de puerta máxima.
  • : es la intensidad de puerta mínima.
  • : es la intensidad de fuga que se produce en la puerta.
  • : es la tensión de puerta máxima.
  • : es la tensión de puerta mínima.
  • : es la tensión de fuga.
  • : potencia media máxima disipable en la unión puerta-cátodo.
  • : potencia de puerta máxima en la unión puerta-cátodo.

De acuerdo con la gráfica verás que hemos numerado cuatro zonas, el comportamiento del tiristor en esas cuatro zonas va a ser diferente, vamos a analizarlas:

  • Zona 1: no es posible el disparo o encendido del tiristor.
  • Zona 2: posible encendido pero limitado por la corriente y tensión de la unión puerta-cátodo.
  • Zona 3: disparo seguro.
  • Zona 4: zona de destrucción del tiristor.
La curva 0 - C podemos considerarla como valores intermedios del encendido de un tiristor.


Tipos

Sin entrar en más detalles a continuación tienes algunos tipos de tiristores de los muchos que existen.

  • De control de fase (SCR).
  • De triodo (TRIAC).
  • De conducción inversa (RTC).
  • De inducción estática (SITH).


Aplicaciones

Entre sus muchas y variadas aplicaciones destacamos aquellas donde se utilizan tensiones o corrientes de un elevado valor, como elementos de control, o como interruptores automáticos.
