1. Diodo

Vamos a empezar viendo el semiconductor más básico de todos: el diodo.



El diodo es un semiconductor formado por la asociación de dos semiconductores extrínsecos, uno tipo P y otro Tipo N, tal y como puedes ver en la figura:

Unión PN
Diodo

Imagen 3: Unión PN.
Fuente: Imagen propia creada con Paint.

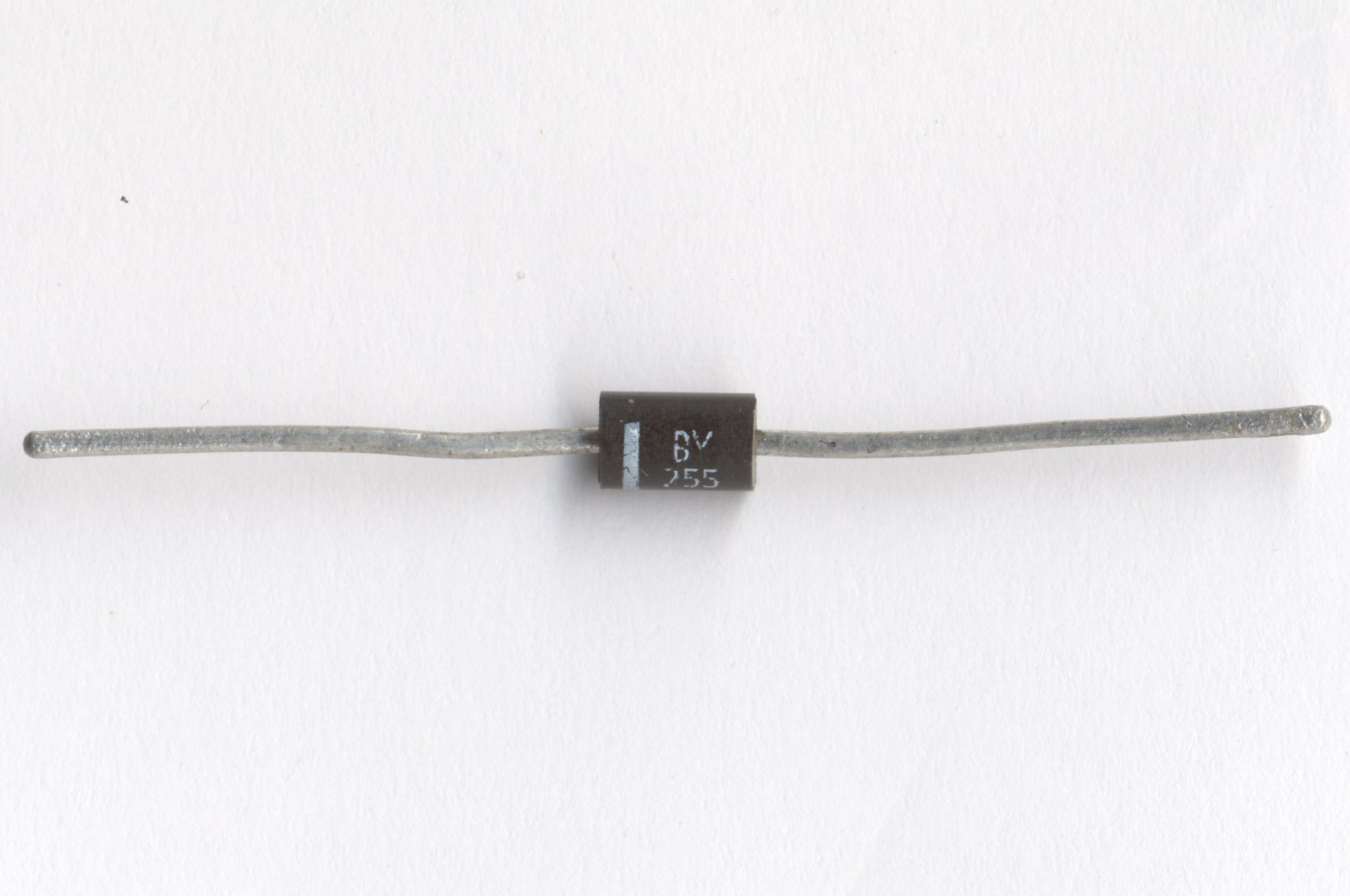

Imagen 4: Diodo.
Fuente: Banco de imagenes del ITE. Licencia Creative Commons.


A la zona P la vamos a denominar ánodo y a la zona N cátodo, de forma que el paso de corriente del ánodo al cátodo va a ser fácil, mientras que del cátodo al ánodo será difícil.

Icono IDevice Importante
El símbolo de un diodo es el siguiente:
 Símbolo del diodo
Imagen 5: Símbolo del diodo.
Fuente: Imagen propia creada con Paint.


  • Funcionamiento de un diodo



Vamos a ver qué ocurre cuando conectamos una fuente de tensión continua, una resistencia, un diodo y una lámpara en serie:

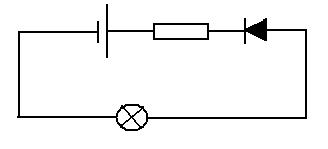

Circuito con diodo

Imagen 6: Circuito con diodo.
Fuente: Imagen propia creada con Paint.

En este caso la bombilla no se iluminará, el diodo se opondrá al paso de corriente debido a que el polo positivo de la pila está enfrentado con el cátodo (parte positiva del diodo) por lo tanto el diodo impedirá el paso de corriente.

Veamos ahora que ocurre si cambiamos de posición el diodo:

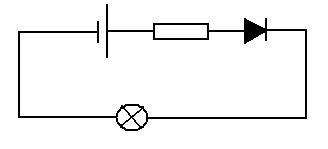

Circuito con diodo
Imagen 7: Circuito con diodo.
Fuente: Imagen propia creada con Paint.



Observa que ahora el positivo de la pila se encuentra con el ánodo (parte negativa del diodo) por lo tanto va a facilitar el paso de corriente y la bombilla se iluminará.
AV - Pregunta Verdadero-Falso
Responde a la siguientes cuestiones con verdadero o falso:


a) Al terminal positivo se le denomina ánodo:

Verdadero Falso


b) Un diodo está formada por la unión de tres semiconductores extrínsecos:

Verdadero Falso


c) La corriente circula de ánodo a cátodo:

Verdadero Falso
