2. Transistor

Un transistor va a estar constituido por tres materiales semiconductores, dos de tipo P y uno de tipo N, o bien dos de tipo N y uno de tipo P, por lo tanto tendremos dos posibles combinaciones PNP y NPN.

Estas uniones van a dar lugar a tres zonas que vamos a denominar de la siguiente forma:

  • Región Emisor: se encarga de enviar electrones hacia la zona central, que llamaremos base.
  • Región Base: va a ser la zona de control del transistor.
  • Región Colector: recibe los electrones que mayoritariamente han sido enviados por el emisor.

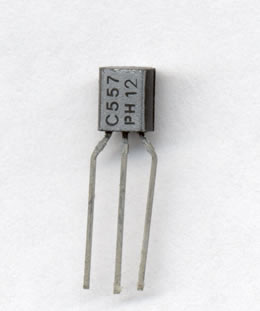

Transistor
Imagen 19: Transistor. Fuente: Wikipedia.
Banco de imágenes del ITE.
Licencia Creative commons.



Icono IDevice Importante

Los dos símbolos del transistor, dependiendo si son NPN o PNP son los siguientes:

Símbolo transistor NPN
Símbolo transistor PNP

Imagen 20: Símbolo transistor NPN.
Fuente:
Wikipedia. Licencia Creative Commons.

Imagen 21: Símbolo transistor PNP.
Fuente: Wikipedia. Licencia Creative commons.

Fíjate que en el NPN la corriente sale por el emisor mientras que en el PNP entra por el emisor.


  • Funcionamiento de un transistor

Para que un transistor funcione es necesario cerrar los circuitos mediante resistencias y generadores, de forma que se van a establecer unas tensiones entre sus terminales que provocarán unas corrientes, tal y como puedes ver en la imagen siguiente:

Circuito polarizado

Imagen 22: Circuito polarizado.
Fuente: Imagen de elaboración propia con Paint.

Para las tensiones se tiene que cumplir que:

Y para las intensidades:

Vamos a ver ahora el concepto de ganancia, que vendrá representada por β y que dependerá del tipo de transistor y de su estructura, por lo tanto podremos decir que la intensidad de colector es β veces la intensidad de base por tanto tendremos que:

Icono IDevice Objetivos

Para saber mas sobre la historia de los transistores te recomiendo que leas el siguiente enlace:
