1.2. Aplicaciones de los diodos

Hasta ahora has visto como funciona un diodo de unión y un diodo zener. Pero veamos las principales aplicaciones de estos semiconductores.
  • Rectificador de media onda

En ocasiones necesitamos eliminar el periodo negativo de una onda de corriente alterna, eso lo vamos a conseguir conectando un diodo en serie con la fuente de corriente alterna, el diodo permitirá el paso de corriente durante el periodo positivo y lo impedirá durante el periodo negativo. El circuito será el de la figura:

Circuito rectificador de media onda

Imagen 13: Circuito rectificador de media onda.
Fuente: Imagen propia.



Partimos de una senoide y llegamos a una onda recortada tal y como puedes ver en las dos imágenes siguientes.

Senoide
Senoide recortada
Imagen 14: Senoide.
Fuente: Imagen propia creada con Graph.



Imagen 15: Senoide recortada.
Fuente: Imagen propia creada con Graph.





  • Rectificador de doble onda

Este tipo de rectificador es el que vamos a emplear para convertir una señal alterna en una continua, si te fijas en este tipo de rectificador lo que vamos a conseguir es convertir el periodo negativo en positivo. El circuito será el siguiente:

Puente rectificador de doble onda

Imagen 16: Puente rectificador de doble onda.
Fuente: Wikipedia. Licencia. Creative commons.

La onda senoidal la vamos a convertir en una onda con todos los periodos positivos:

Senoide

Onda rectificada

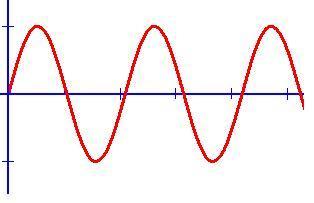

Imagen 17: Senoide.
Fuente: Wikipedia. Licencia Creative commons.



Imagen 18: Onda rectificada.
Fuente:
Wikipedia. Licencia Creative Commons.



  • Estabilizador de tensión

Lo estudiaste en el apartado anterior (ver imágenes 9 y 10), lo que conseguimos con el diodo zener es mantener la tensión constante entre dos puntos a pesar de las posibles variaciones de tensión e intensidad en el circuito.

  • Indicadores

Para indicar que existe un paso de corriente en un equipo utilizaremos diodos LED, que se iluminarán indicando el estado del equipo, se utilizan tanto a nivel industrial como doméstico.

Icono de IDevice de pregunta AV - Pregunta de Elección Múltiple
Para hacer un rectificador de media onda necesitamos:

a) Un diodo.
b) Dos diodos.
c) Cuatro diodos.

Un rectificador de doble onda es necesario para:

a) Transformar la corriente continua en alterna.
b) Transformar la corriente alterna en continua.
c) Transformar corrientes alternas de muy alto valor en otras de menor valor.

Un diodo Zener se utiliza en:

a) En electrónica de muy altas frecuencias.
b) Como indicador luminoso.
c) Como estabilizador de tensión.

Un diodo LED se utiliza para:

a) Estabilizar la tensión.
b) Como indicador luminoso.
c) Como detector acústico.
