3.3. Conexión en triángulo
|
Imagen 9. Conexión de fuentes en triángulo. Elaboración propia. |
Normalmente se representa:
Imagen 10. Conexión en triángulo. Elaboración propia. |
Es fácil observar que en este tipo de conexión las tensiones de fase y de línea son iguales, porque los conductores de línea salen de los vértices del triángulo y la tensión entre ellos es producida por la bobina correspondiente. Esto se observa en el siguiente diagrama:
Imagen 11. Tensiones en la conexión triángulo. Elaboración propia. |
Entonces, en la conexión en triángulo:
Esta conexión sólo utiliza tres conductores, puesto que no existe neutro. Si las tensiones son un sistema equilibrado, las intensidades de línea son con respecto a las de fase:
Cada intensidad de línea se encuentra retrasada 30º respecto de la intensidad de fase, como puedes observar si representamos vectorialmente las intensidades en una conexión de fuentes en triángulo:

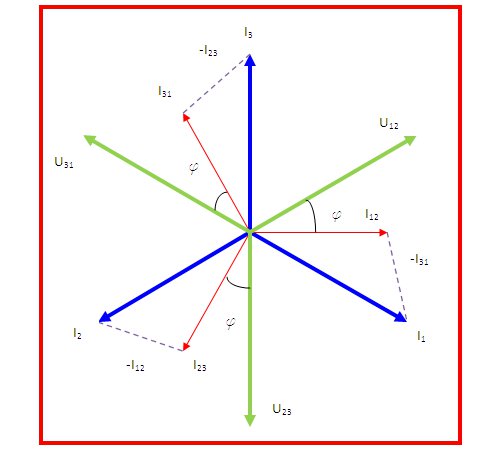

Imagen 12. Diagrama vectorial de intensidades en la conexión de fuentes en triángulo. Elaboración propia. Pulsa sobe la imagen para ampliarla. |
