2.2. Ecuación de continuidad
Importante
Ecuación de continuidad
Cuando un fluido fluye por un conducto de diámetro variable, su velocidad cambia debido a que la sección transversal varía de una sección del conducto a otra.
En todo fluido incompresible, con flujo estacionario (en régimen laminar), la velocidad de un punto cualquiera de un conducto es inversamente proporcional a la superficie, en ese punto, de la sección transversal de la misma.
Dado que el caudal es el producto de la superficie de una sección del conducto por la velocidad con que fluye el fluido, tendremos que en dos puntos de una misma tubería se debe cumplir que, el caudal en el punto 1 (Q1) es igual que el caudal en el punto 2 (Q2). Que es la ecuación de continuidad y dónde
- S es la superficie de las secciones transversales de los puntos 1 y 2 del conducto.
- v es la velocidad del fluido en los puntos 1 y 2 de la tubería.
Se puede concluir que puesto que el caudal debe mantenerse constante a lo largo de todo el conducto, cuando la sección disminuye, la velocidad del flujo aumenta en la misma proporción y viceversa.
 |

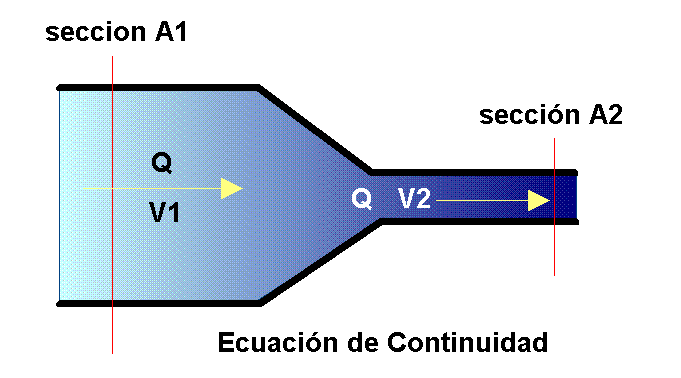

| Imagen 11. dca.ulpgc. Copyrigt |
En la imagen de la derecha puedes ver como la sección se reduce de A1 a A2. Teniendo en cuenta la ecuación anterior:
Es decir la velocidad en el estrechamiento aumenta de forma proporcional a lo que se reduce la sección.
Ejemplo o ejercicio resuelto
