3.3. Sistema americano



Vistas sistema americano



El segundo sistema se denomina americano o del tercer diedro, puesto que la pieza está situada en el tercer cuadrante. Aunque no se usa lo vamos a desarrollar para que veas las diferencias con el anterior sistema.

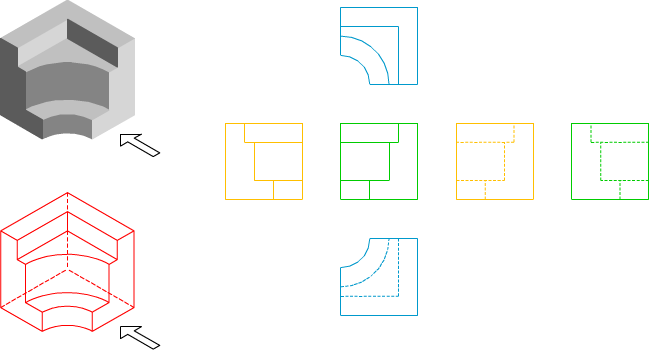

En la imagen superior puedes ver las seis vistas normalizadas representadas según este sistema.



Sistema Americano, fundamentos

En el sistema americano los planos de proyección se sitúan entre el observador y la pieza u objeto, por tanto las proyecciones de dicha pieza quedarán situadas en el plano de proyección de la siguiente manera:

  • El alzado es la vista principal, las otras se disponen alrededor de él.
  • Las plantas se colocan alineadas con el alzado verticalmente:
    • Superior: se sitúa sobre el alzado.
    • Inferior: se coloca debajo del alzado.

El resto de las vistas se sitúan alineadas con el alzado horizontalmente:

  • El perfil izquierdo: se coloca a la izquierda del alzado
  • El perfil derecho: se sitúa a la derecha del alzado
  • El alzado posterior: se coloca a la derecha del perfil derecho.



En la imagen izquierda puedes ver cómo el plano de proyección se sitúa entre el observador y la pieza quedando su proyección por delante de dicha pieza.



Abatimiento de las vistas.
En este sistema el abatimiento de las caras del cubo se realiza de diferente forma que en el sistema europeo.
Como el plano de proyección está situado frente al observador las caras del cubo se abaten hacia él.
En la animación inferior te mostramos cómo se realiza este abatimiento.




Símbolo sistema americanoSímbolo del sistema americano.
Como en el sistema europeo, para evitar errores de interpretación se emplea un símbolo que representa a un tronco de cono por su alzado y perfil izquierdo, que en este sistema quedará situado a la izquierda.
En la imagen izquierda hemos representado en perspectiva isométrica un tronco de cono segó su perfil izquierdo; si comparas este símbolo con el usado en el sistema europeo verás que la única diferencia entre ambos es la disposición de dicho perfil.
Disposición de las vistas.

Una vez abatidas las caras del cubo las vistas quedarán dispuestas cómo se comentó anteriormente, lo puede ver en la siguiente animación.
