1.2.2. Ensayo Vickers
![Icono IDevice](icon_activity.gif)
![]() |

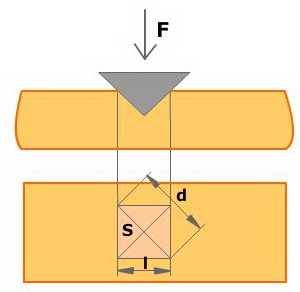

Imagen 31. Elaboración propia. |

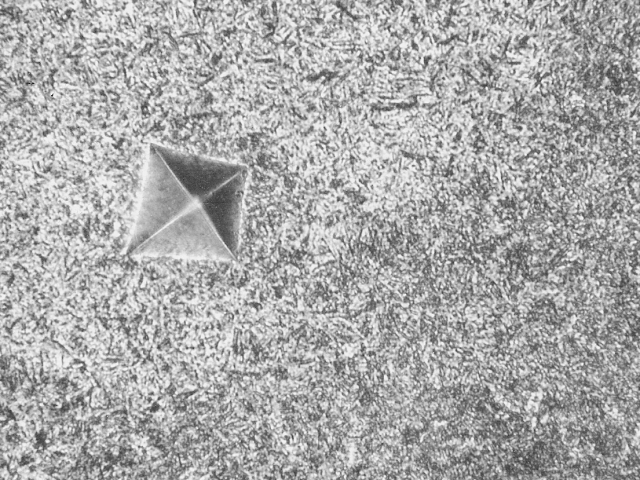

La dureza Vickers (HV Hard Vickers), se calcula de forma similar a como lo hacíamos en el ensayo Brinell. En este caso la dureza es función de la superficie lateral de la huella y de la carga aplicada.
![](eXe_LaTeX_math_2.1.gif)
Igual que sucedía en Brinell, como la superficie lateral de la huella no es una medida que podamos tomar directamente, la expresión, en términos de dimensiones que podemos medir será:
![](eXe_LaTeX_math_1.5.gif)
siendo:
F: carga aplicada en kg
d: diagonal de la huella en mm
![Icono IDevice](icon_activity.gif)
Cuando damos la dureza Vickers de un material damos estos datos:
![]() |
Imagen 32. Elaboración propia. |
![Icono IDevice](icon_objectives.gif)
- Se puede emplear con piezas de espesores muy reducidos (hasta 0.2 mm).
- Puede medir dureza superficial aunque la huella sea poco profunda.
- Se puede utilizar en superficies cilíndricas o esféricas.
- Se puede utilizar indistintamente con materiales muy duros, o con materiales blandos.
- No es necesario sustituir el penetrador al variar la carga (el valor de la dureza es prácticamente independiente del valor de la carga).
- Los ensayos Brinell y Vickers, dan resultados parecidos hasta un valor de 300; a partir de aquí la dureza Vickers es superior a la Brinell, ya que la deformación de la bola falsea los resultados.
- Se aplican cargas menores que en el ensayo Brinell (oscilan entre 1 y 120 Kp), siendo la carga de 30 Kp la más empleada.
- El tiempo de aplicación varía entre 10 y 30 segundos, siendo 15 segundos lo más habitual.
![](icon_question.gif)
Verdadero Falso
Verdadero Falso
Verdadero Falso
![Icono de iDevice](icon_casestudy.gif)

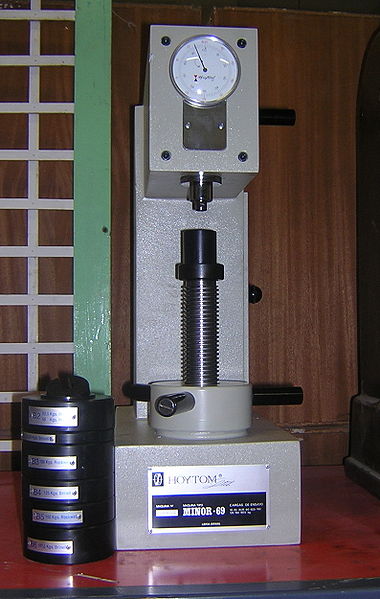

En este video vas a ver cómo se realiza un ensayo Vickers, pero totalmente informatizado.
A partir de un ordenador transmitimos la orden de aplicar la carga correspondiente, y también en una pantalla vemos la huella realizada y desde allí mismo podremos medirla.
|
Multimedia 04. Youtube. Creative Commons. |
