1.2.1. Ensayo Brinell
El ensayo Brinell se realiza como todos los ensayos de dureza; se ejerce una carga en el penetrador perpendicularmente sobre la superficie del material a ensayar.
![Icono IDevice](icon_activity.gif)
![]() |

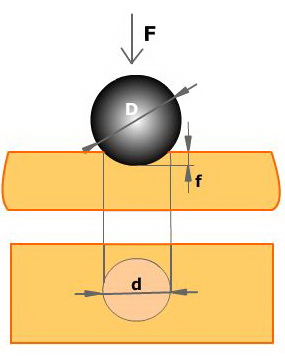

Imagen 27. Elaboración propia. |
La dureza Brinell (HB Hard Brinell), se calcula en función del área del casquete de la huella realizada por el penetrador y de la carga aplicada.
![](eXe_LaTeX_math_1.4.gif)
Como el área del casquete de la huella no es una medida que podamos tomar directamente, la expresión, en términos de dimensiones que podemos medir será:
![](eXe_LaTeX_math_2.gif)
siendo:
F: carga aplicada en kg
D: diámetro de la bola en mm
d: diámetro de la huella en mm
![Icono IDevice](icon_activity.gif)

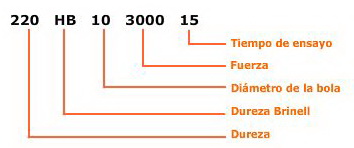

Cuando damos la dureza Brinell de un material damos los siguientes datos:
![]() |
Imagen 28. Elaboración propia. |
![Icono IDevice](icon_objectives.gif)
Este ensayo tiene una serie de restricciones:
- No es recomendable para valores de dureza superiores a 500 HB si la bola del penetrador no es de carburo de volframio.
- Sólo es adecuado para materiales de espesor grueso, ya que las huellas que se obtienen son nítidas y de contornos bien delimitados. Si se aplica a materiales de espesores pequeños se deforma el material y los resultados obtenidos son erróneos. En estos casos se deberá disminuir la carga aplicada, con lo que las huellas serán menos profundas y el diámetro del penetrador, para que el diámetro de la huella quede comprendido entre D/4 y D/2
- No es recomendable para piezas cilíndricas y esféricas.
- Cuando la deformación es pequeña, se cometen errores significativos al medir el diámetro de la huella.
- Al variar la carga, es necesario sustituir el penetrador.
-
En este ensayo la carga a aplicar depende del material a ensayar y del cuadrado del diámetro de la bola del penetrador.
- El tiempo de aplicación de la carga es función de la dureza del material a ensayar, oscilando entre 10 segundos y 3 minutos; a mayor dureza, menor tiempo de aplicación.
![](icon_question.gif)
Recordamos el ensayo Brinell.
La dureza se determina en función de la profundidad de la huella.
Verdadero Falso
Es aplicable a materiales de dureza extrema.
Verdadero Falso
Es aplicable a materiales de espesores pequeños.
Verdadero Falso
![Icono de iDevice](icon_casestudy.gif)
En un ensayo de dureza Brinell se aplica una carga de 3000 Kp al penetrador, cuyo diámetro es de 10 mm. Si el diámetro de la huella es de 5 mm, determina:
a) Dureza del material.
b) ¿Se obtendría el mismo valor de dureza si la carga fuese de 750 Kp y el diámetro de la bola fuese de 750 Kp?
b) ¿Se obtendría el mismo valor de dureza si la carga fuese de 750 Kp y el diámetro de la bola fuese de 750 Kp?
