2.5 Gráficas del movimiento
Es muy importante que interpretes la información que proporcionan las gráficas que representan la posición que ocupa un móvil cuando se desplaza, así como su velocidad y su aceleración en función del tiempo.
Caso de estudio

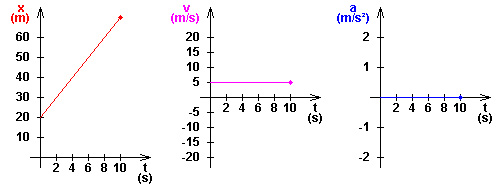

Observa las gráficas siguientes, en las que se representan la posición,
la velocidad y la aceleración de un móvil desde que comienza a moverse
(tiempo cero).
 |
| Elaborada utilizando el applet java de Walter Fendt |
Fíjate en que inicialmente se encuentra en x= 20 m. Cada vez se aleja
más del origen, por lo que la velocidad es positiva. Como la gráfica
x-t es una recta, el movimiento es con rapidez constante: en el mismo
tiempo, se aleja lo mismo del origen.
La gráfica de la velocidad confirma la interpretación, ya que es de 5
m/s y siempre tiene ese valor. Por tanto, no hay aceleración, como se
ve en la última gráfica.

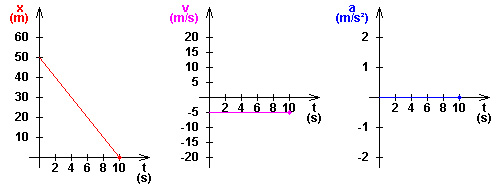

Pregunta de Elección MúltipleObserva las gráficas siguientes y marca la(s) afirmación(es) correcta(s).
|
El móvil parte del origen
| |
|
La velocidad es variable
| |
|
El móvil se va acercando al origen
| |
|
La velocidad es positiva
| |
|
La aceleración es positiva.
|
