2.1. Triangulación
Actividad
Debes
repasar los contenidos y procedimientos explicados durante el curso
pasado, Dibujo Técnico I, para ello, visita el siguiente enlace a la
plataforma MOGEA.
ROMBOIDE
Relación entre mediana y diagonal.
Como las diagonales de un romboide no tienen la misma longitud, este siempre quedará divido en dos o cuatro triángulos escalenos. Aplicando las propiedades aprendidas en el apartado anterior podemos establecer nuevas relaciones entre los lados y diagonales de este paralelogramo
En la siguiente animación puedes ver las relaciones que se establecen entre estos triángulos, ya sean sus ángulos, lados, medianas (diagonales) o alturas.
Actividad
Debes
repasar los contenidos y procedimientos explicados durante el curso
pasado, Dibujo Técnico I, para ello, visita el siguiente enlace a la
plataforma MOGEA
TRAPECIOS.
Relación entre romboide y diagonales.
En el curso anterior estudiamos las propiedades de los trapecios, aplicándolas en su trazado.En este apartado vamos a analizar la relación que existen entre las diagonales y cómo estas descomponen al cuadrilátero en un rombo y un triángulo, o en dos o cuatro triángulos. También estudiaremos la relación métrica que se establece entre la mediana del trapecio y sus diagonales.
En la siguiente animación puedes ver dichas relaciones.
Caso de estudio
 |

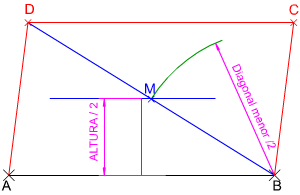

En la imagen izquierda tienes la construcción de un romboide conocido el lado mayor en verdadera posición y magnitud, la altura entre los lados mayores, y la longitud de la diagonal menor. En la resolución de este ejercicio hemos aplicado las relaciones métricas entre un romboide y un triángulo escaleno. |
| ¿Quieres ver cómo se ha resuelto? |
