5. Instalaciones eléctricas en viviendas: elementos componentes y funcionamiento (V)


  • Conductores eléctricos:

Desde que la energía eléctrica comienza su recorrido en las centrales generadoras hasta llegar a los centros de consumo, discurre a través de líneas y redes de distribución formadas por conductores de cobre o aluminio. La utilización de estos metales se debe a su gran conductividad eléctrica; además permite una caída de tensión pequeña y un calentamiento no excesivo.



Los conductores de hasta 450/750V están regulados en la norma UNE 20434 que se compone de 3 partes:



  • Primera parte: correspondencia a la normalización y tensión nominal.
  • Segunda parte: constitución del cable:
    • Naturaleza del material aislante y/o cubierta.
    • Particularidades constructivas.
    • Formación del conductor.
  • Tercera parte: número de conductores y sección nominal.

Los conductores de la instalación deben ser fácilmente identificables, por los colores de sus aislamientos:

  • Conductor de Fases: marrón, negro y gris.
  • Conductor neutro: azul claro.
  • Conductor de protección: verde-amarillo.
Conductores eléctricos

Imagen 20: Conductores eléctricos.

Fuente: Banco de imágenes y sonidos del ITE.
Licencia Creative Commons.
  • Tubos protectores:

Los tubos, en viviendas, se pueden instalar en canalizaciones fijas en superficie o en canalizaciones empotradas.



Deberán tener un diámetro tal que permitan un fácil alojamiento y extracción de los cables o conductores aislados.

Tubo protector rígido para conductores eléctricos

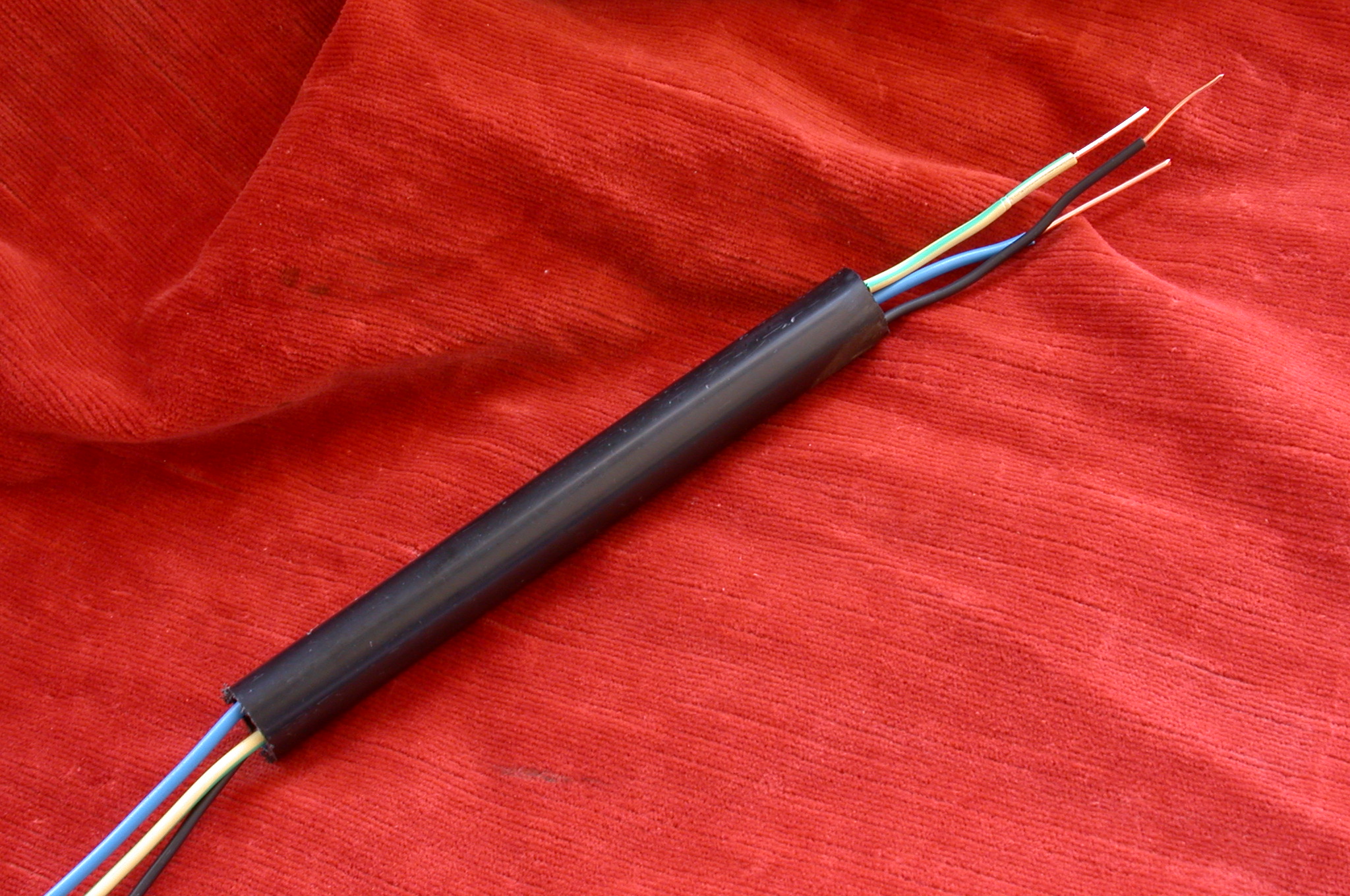

Imagen 21: Tubo protector rígido para conductores eléctricos.

Fuente: Banco de imágenes y sonidos del ITE.
Licencia Creative Commons.
Tubo protector flexible para conductores eléctricos

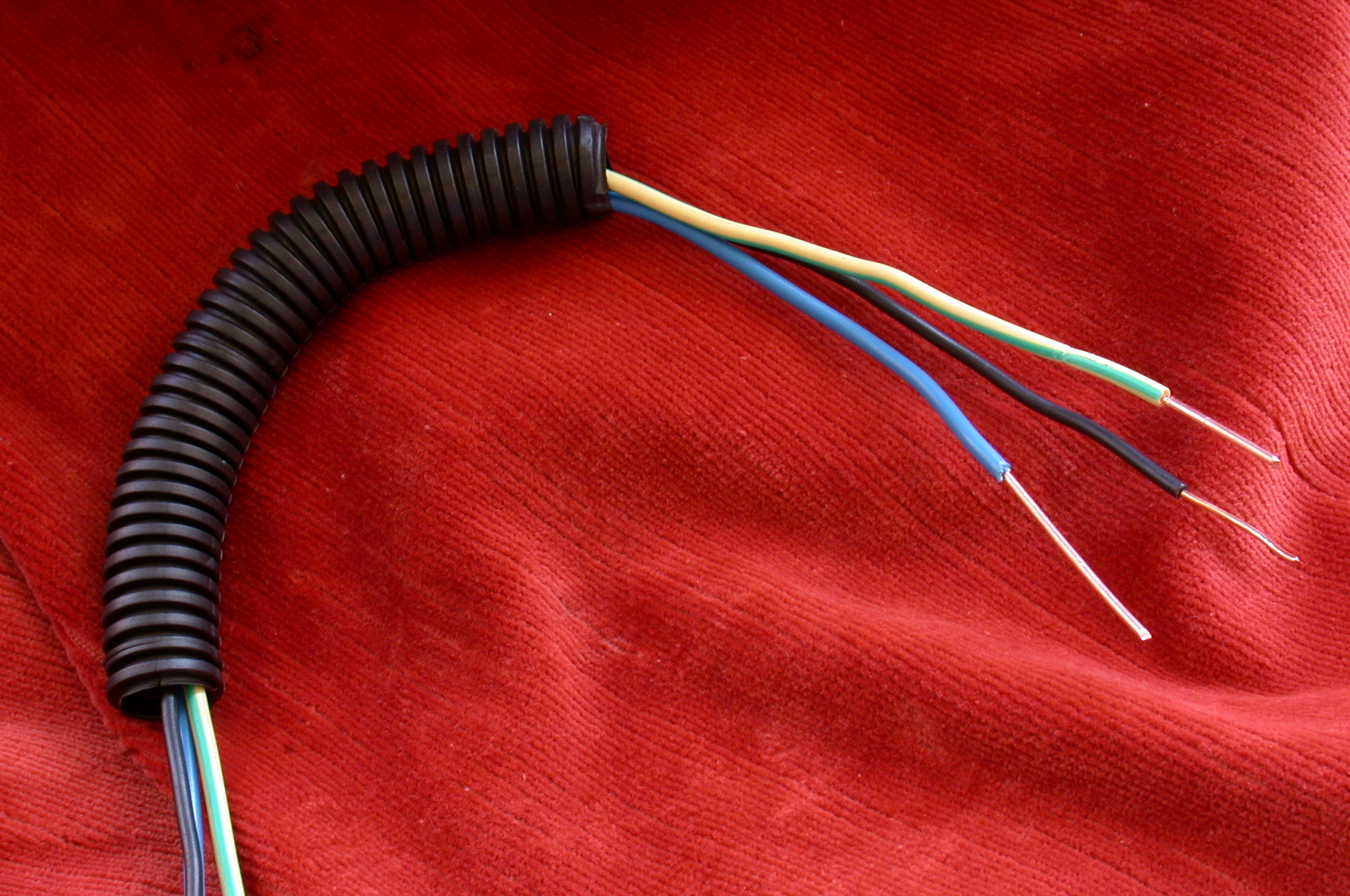

Imagen 22: Tubo protector flexible para conductores eléctricos.
Fuente:
Banco de imágenes y sonidos del ITE.
Licencia Creative Commons.

Montaje de una instalación eléctrica empotrada en una vivienda

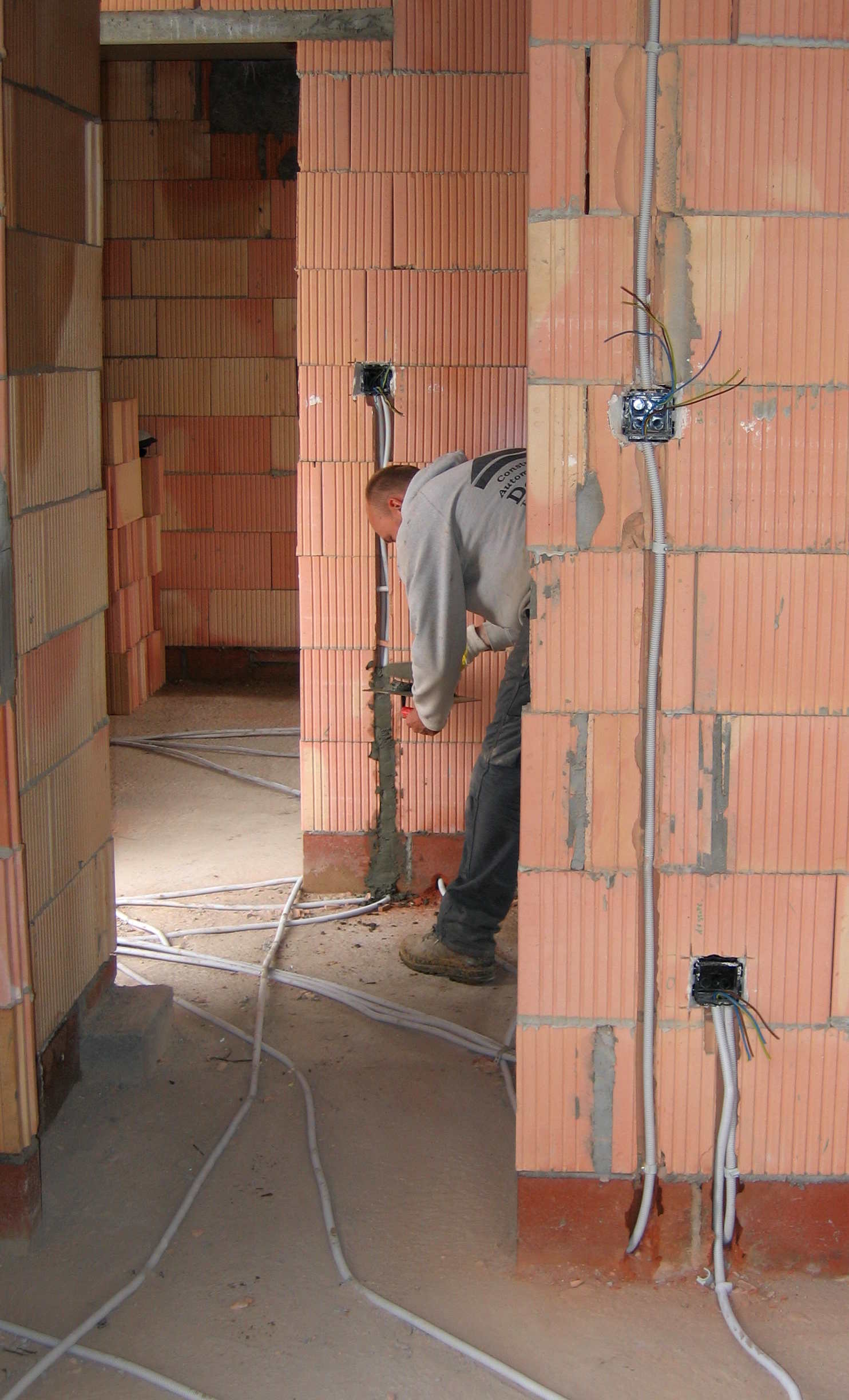

Imagen 23: Montaje de una instalación eléctrica empotrada en una vivienda.

Fuente: Wikipedia. Licencia Creative Commons.
  • Puestas a tierra:

El objeto de la puesta a tierra es el de limitar la tensión que con respecto a tierra puedan representar en un momento dado las masas metálicas, asegurar la actuación de las protecciones y eliminar o disminuir el riesgo que supone una avería en el material eléctrico utilizado.



Las partes fundamentales de toda puesta a tierra en edificios y viviendas son las siguientes:



  • Tomas de tierra compuestas por electrodo, líneas de enlace con tierra y puntos de puesta a tierra.
  • Instalaciones de tierra, formada a su vez, por línea principal de tierra, línea secundaria y conductores de protección.
Electrodo o pica de tierra (Izquierda) de una vivienda

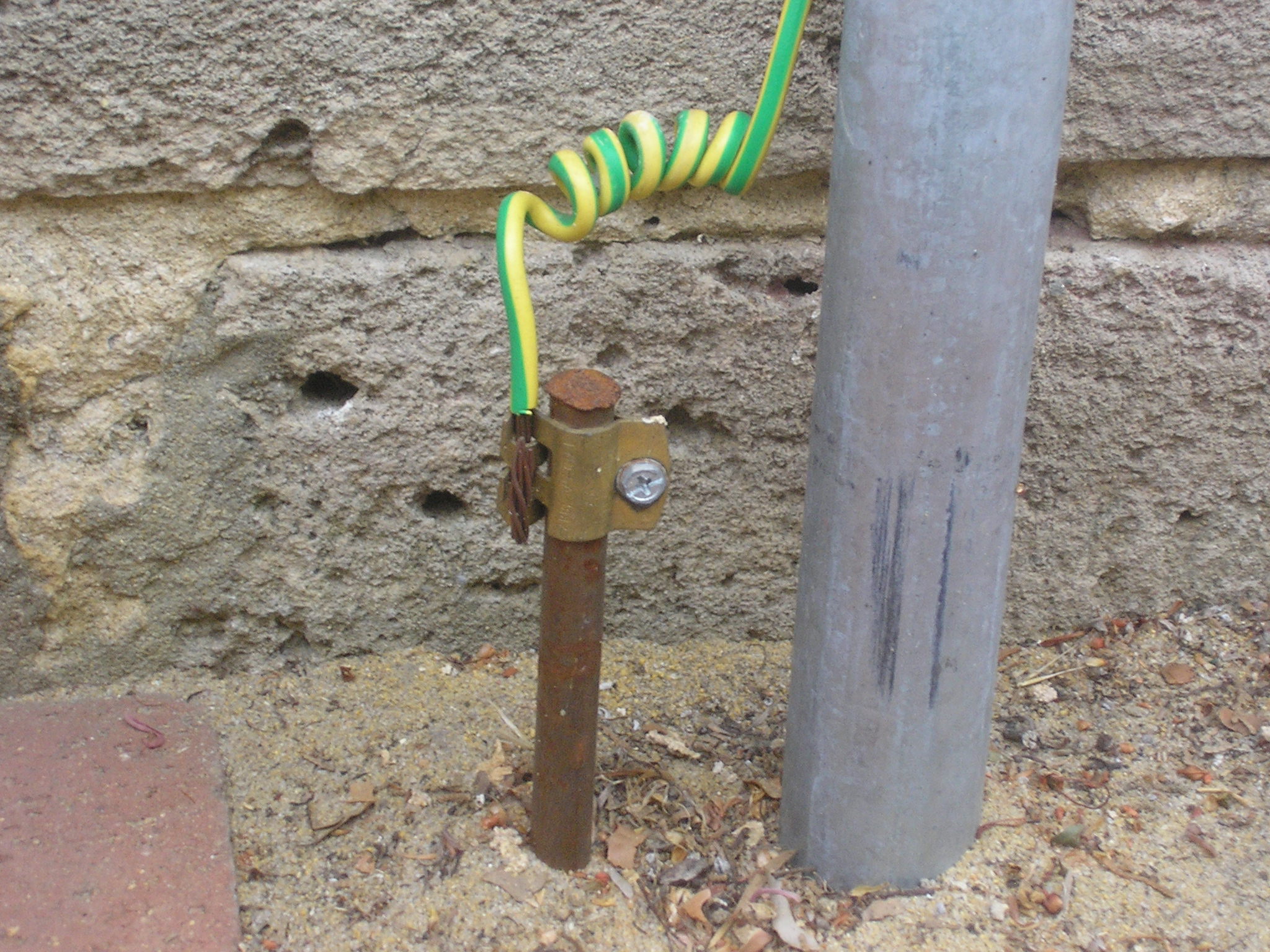

Imagen 24: Electrodo o pica de tierra (Izquierda) de una vivienda.
El cable verde y amarillo es el conductor de tierra.

Fuente: Wikipedia. Licencia Creative Commons.

Se conectarán a tierra toda masa metálica, así como las masas metálicas de los aparatos receptores. Deberán conectarse además los depósitos de fuel-oil, calefacción general, antenas de radio y TV y las instalaciones de agua y gas.



La línea principal de tierra será de cobre con una sección mínima de 16 mm2.

Esquema de puesta a tierra de una vivienda

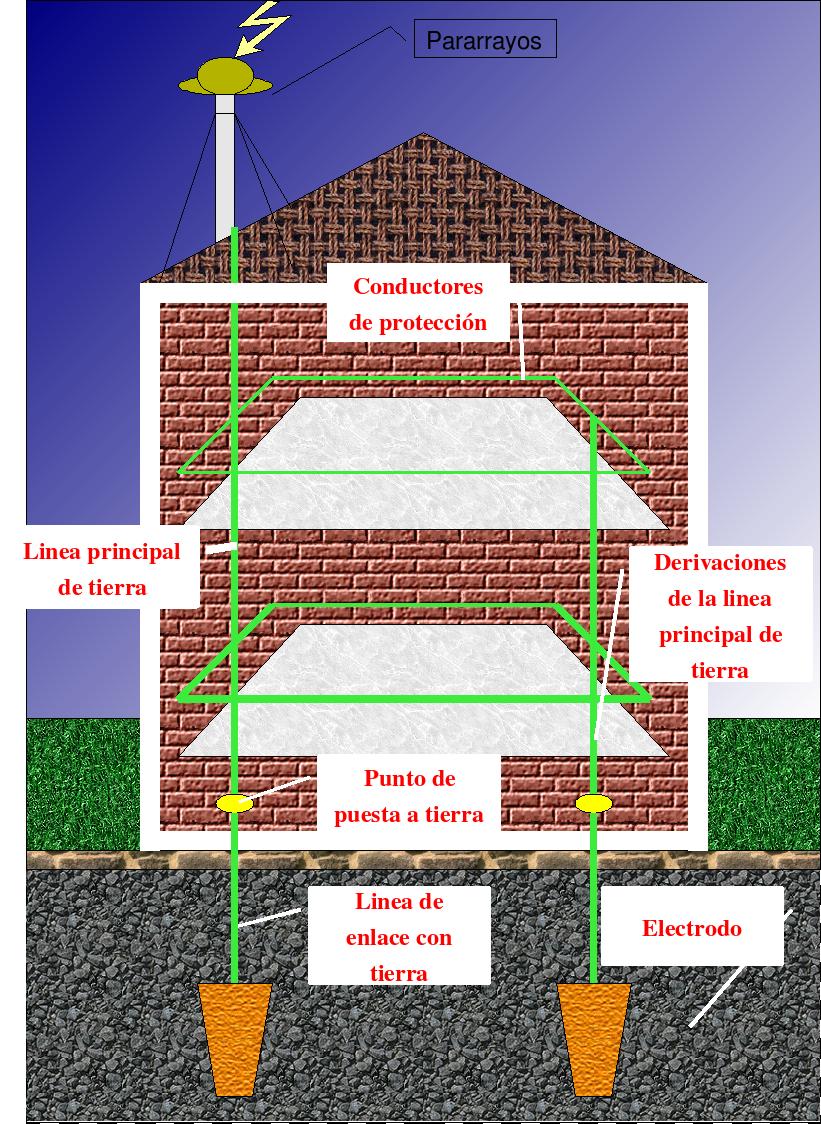

Imagen 25: Esquema de puesta a tierra de una vivienda.

Fuente: Wikipedia. Licencia Creative Commons.

Pulsa sobre la imagen para ampliarla.
