1. Instalaciones eléctricas en viviendas: elementos componentes y funcionamiento (I)
- Acometida: la línea de acometida se define como la parte de la instalación de enlace comprendida entre la red de distribución pública y la caja o cajas generales de protección del edificio.
La acometida, la caja general de protección y la línea repartidora constituyen, por ese orden, las 3 primeras fases de la instalación de enlace de un edificio, lo que permite canalizar la corriente eléctrica desde la red pública de distribución hasta la centralización de contadores.
Se realizan de forma aérea, subterránea o mixta, dependiendo del origen de la red de distribución a la cual se conectan.
Se utilizará un conductor de cobre o aluminio de 0,6/1KV.
 |
|
Imagen

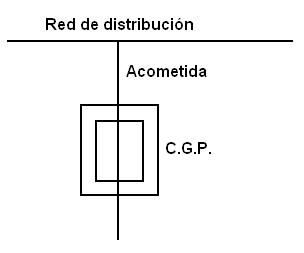

2: Esquema de línea de acometida. |
- Caja general de protección (CGP): se define como la caja que aloja los elementos de protección de la línea repartidora. Marca el límite de la propiedad de la instalación, entre la compañía suministradora y las instalaciones de los abonados.
Dentro de ellas se instalan cortocircuitos fusibles en todos los conductores de fase, con poder de corte al menos igual que la intensidad de cortocircuito prevista en el punto de su instalación. Dispone también de un borne de conexión para el neutro y un borne de conexión para su puesta a tierra si la caja es metálica.
Su emplazamiento se acuerda entre la compañía suministradora y la propiedad del
edificio, eligiéndose por lo general la fachada del inmueble o lugares de uso
común de libre y fácil acceso.
Existen diferentes tipos de esquemas de conexión dependiendo de la colocación de la caja en el edificio, de que se utilicen una o varias cajas y del número de líneas repartidoras que salgan de las cajas. Se denominan: CGP1, CGP7, CGP9, CGP10, CGP12 Y CGP14.
 |
|
Imagen

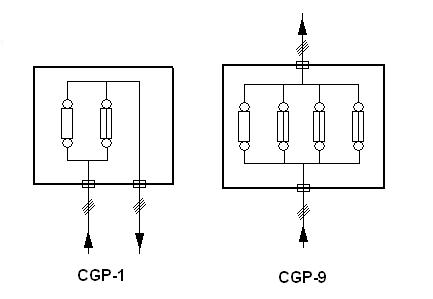

3: Esquema de CGP1 y CGP9.
Fuente: Imagen de elaboración propia. |
- Interruptor general de maniobra (IGM): no es un elemento de protección, sino un elemento de seguridad para dejar fuera de servicio la centralización, en caso de necesidad. Es obligatorio para concentraciones de más de 2 usuarios.
- Línea general de alimentación (LGA): es la conducción eléctrica que enlaza la CGP con la centralización de contadores del edificio.
En viviendas unifamiliares esta línea no existe, debido a que la caja general
de protección enlaza directamente con el contador del abonado.
El número de líneas repartidoras de que dispone un edificio será de tantas como
cajas generales de protección (CGP) tenga.
Los conductores que se emplean para las líneas repartidoras son de cobre o
aluminio, unipolares
y aislados
de 0,6/1KV, 3 fases y uno de neutro. Deben ser no propagadores de incendio y
con emisión de humos y opacidad reducida. La sección mínima será de 10mm2
para cobre y 16 mm2 para aluminio.
La caída de tensión máxima reglamentaria será del 0,5% y contadores totalmente
concentrados y del 1% en contadores parcialmente concentrados.
- Cuadro de contadores: el contador de energía eléctrica es el aparato que contabiliza esta energía en las líneas y redes de corriente alterna, tanto monofásica como trifásica.
Se podrán colocar de forma individual y concentrados.
Se realizará en material aislante
clase A, autoextinguibles
y no propagadores de llama.
Los conductores utilizados serán de 6mm2 de sección.
- Derivación individual (DI): son las líneas que unen el contador de cada abonado con el interruptor de control de potencia instalado en el interior de la vivienda.
Los conductores utilizados serán de cobre o aluminio, unipolares, aislados, de tensión 450/750V. Serán no propagadores de incendio y con emisión de humos y opacidad reducida.
La sección mínima será de 6 mm2 para fases, neutro y protección y de 1,5 mm2 hilo de mando de color rojo.
La máxima caída de tensión que permite el reglamento para derivaciones
individuales será del 0,5% para derivaciones individuales o concentradas por
plantas, del 1% para contadores totalmente concentrados y del 1,5% para un
único usuario donde no exista LGA.
| Contadores | |||
| L.G.A |
Totalmente concentrados 0,5 % |
Parcialmente concentrados 1 % |
|
|
D.I. |
Totalmente concentrados 1 % |
Individual o por plantas 0,5 % |
Único usuario y no existe LGA 1,5 % |
- Interruptor de control de potencia (ICP): es un dispositivo automático que forma parte del equipo de medida y que se instala de acuerdo con la potencia contratada para cada vivienda. Su misión es controlar la potencia instantánea demandada en la instalación, por lo que se le considera como elemento de control y no de seguridad.
El control de potencia se efectúa por paso de intensidad.
Se instala delante del cuadro de distribución de la vivienda y lo más cerca
posible de la entrada de la derivación individual.
 |
|

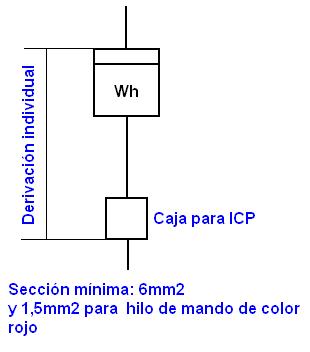

Imagen 4: Esquema de Derivación individual e interruptor de control de potencia.
Fuente:
Imagen de elaboración propia.
|
