2. Instalaciones eléctricas en viviendas: elementos componentes y funcionamiento (II)
- Cuadro general de mando y protección (CGMP): se le denomina también cuadro de distribución. Es el encargado de alojar todos los dispositivos de seguridad, protección y distribución de la instalación interior de la vivienda. Se sitúa próximo a la puerta de entrada de la vivienda.
|
|

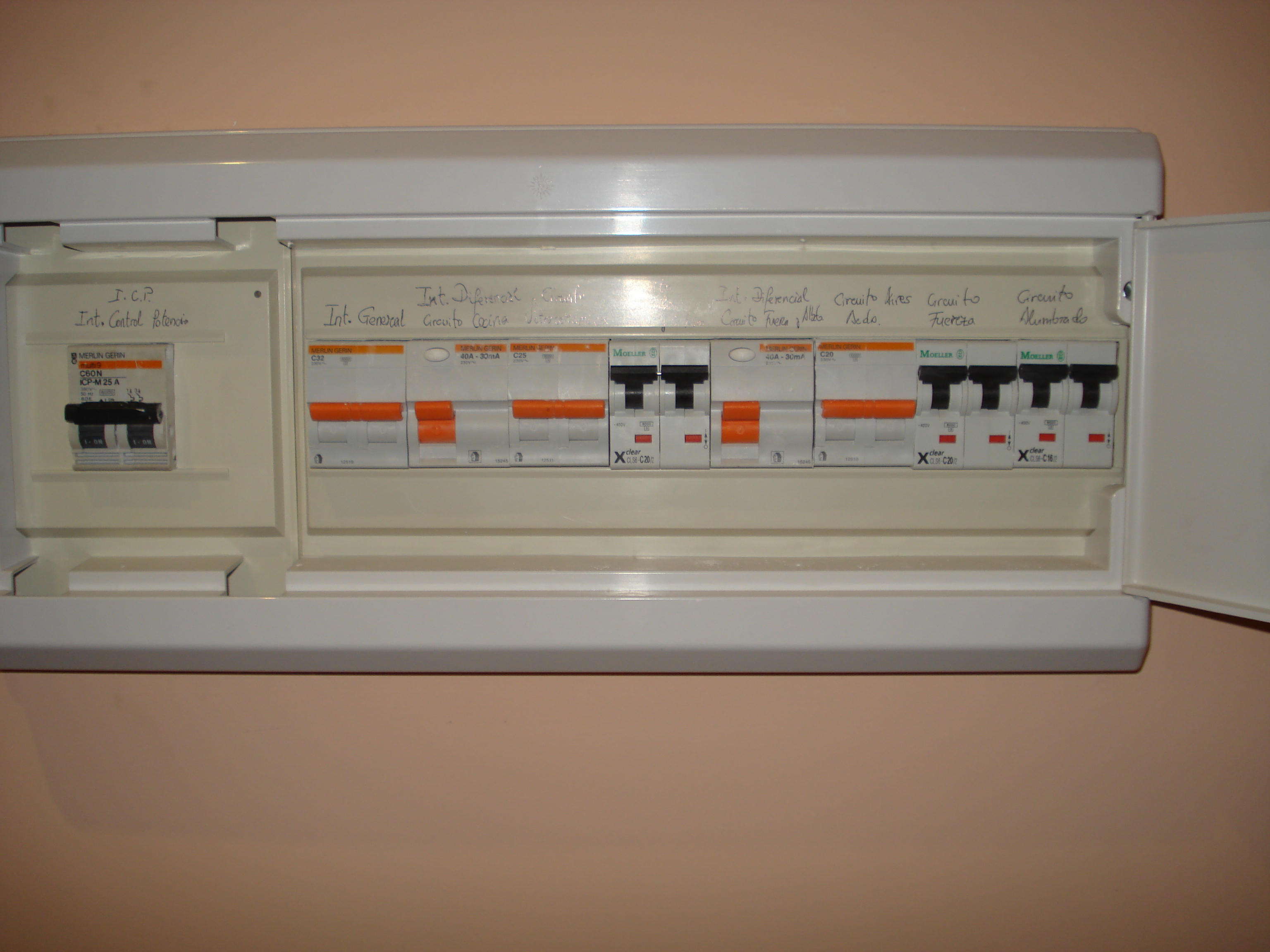

Imagen 5: Cuadro eléctrico de protección en una vivienda. Compuesto por: ICP, IGA, PIAS e ID. Fuente: Wikipedia.Licencia Creative Commons. |
Está compuesto por los siguientes elementos:
- Interruptor general automático (IGA): su función es la de proteger la derivación individual contra sobrecargas y cortocircuitos. Actúa ante una intensidad de cortocircuito que se produzca en algún punto de la instalación.
- Interruptor diferencial (ID): se encarga de proteger a las personas contra contactos indirectos. Los que se instalan en las viviendas son de alta sensibilidad, cuya intensidad máxima es de 30mA y tiempo de respuesta 50mseg.
 |
|

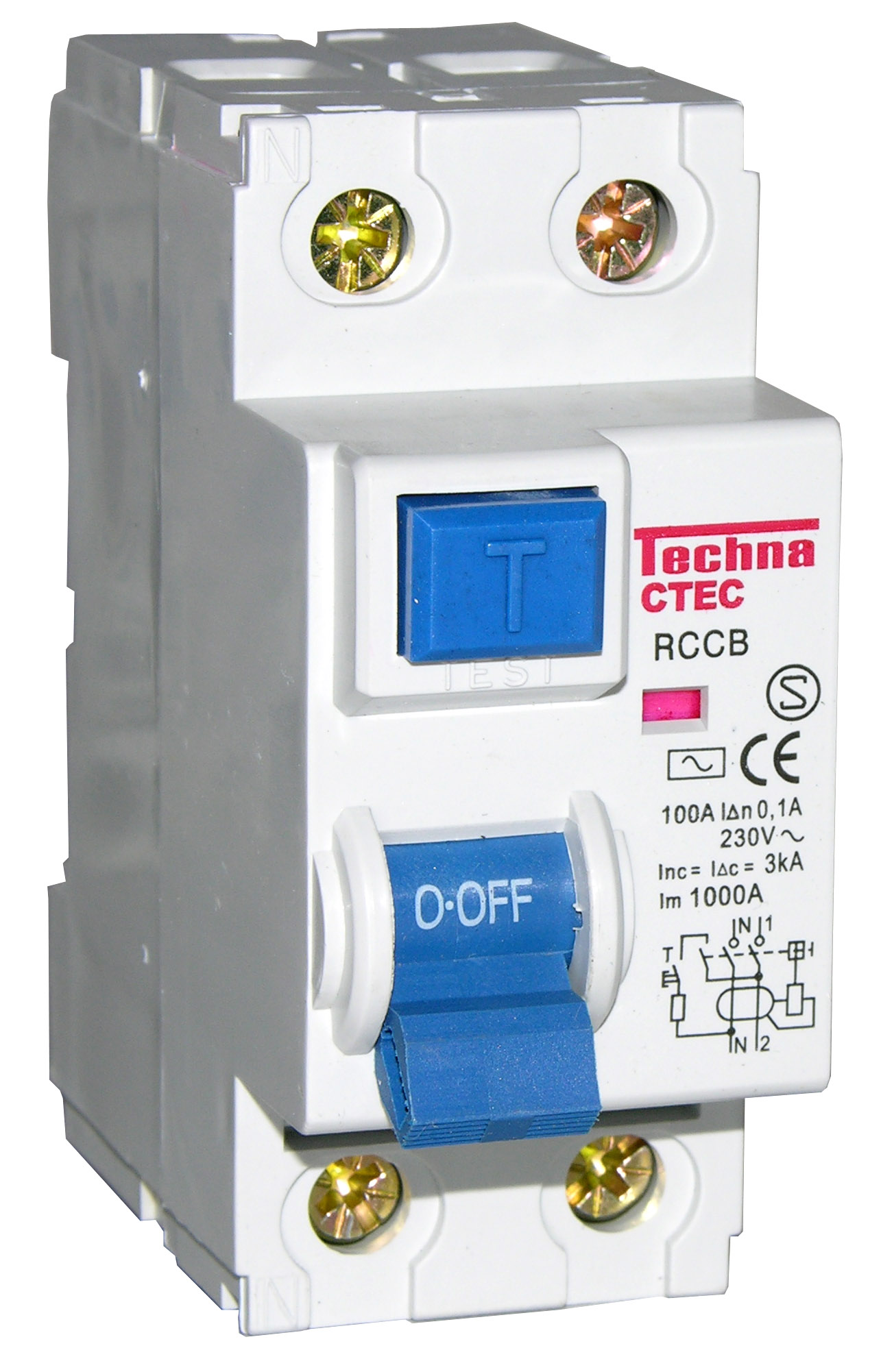

Imagen
6: Interruptor diferencia de 2 polos. |
|
|

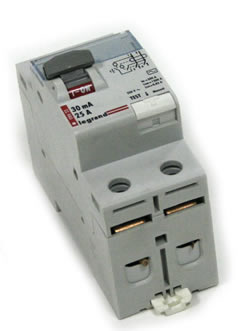

Imagen
7: Interruptor diferencial de 2 polos. |
- Pequeños interruptores automáticos (PIAS): tienen la función de proteger contra sobrecargas y cortocircuitos a los conductores que forman los distintos circuitos independientes, y a su vez, a los receptores a ellos conectados. Se instala uno por circuito. Disponen de protección magnetotérmica y de corte bipolar (omnipolar en suministros trifásicos).
 |
|

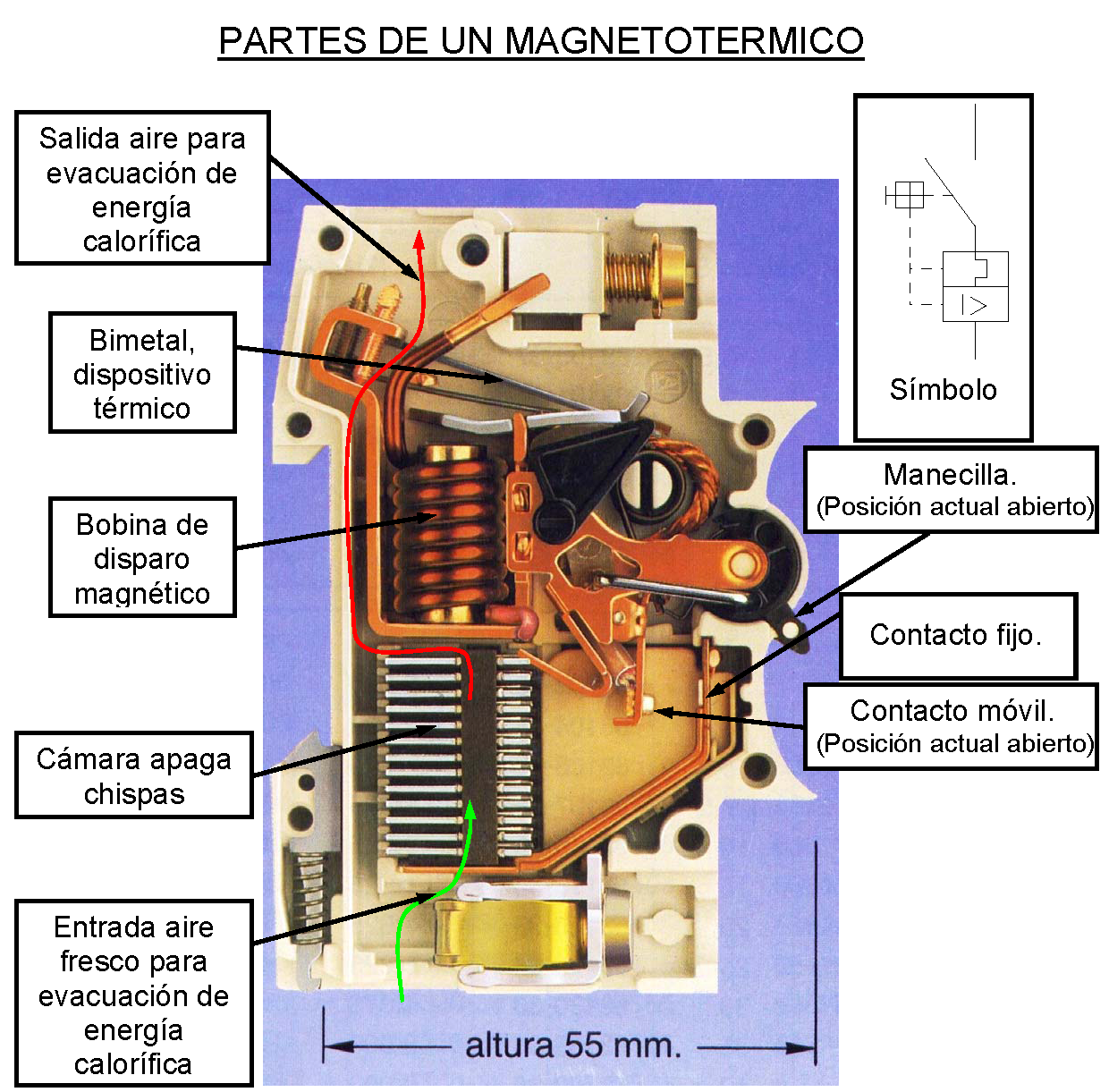

Imagen
8: Partes de un magnetotérmico. Pulsa sobre la imagen para ampliarla. |
El número de elementos que forman un cuadro de distribución está en función del nivel de electrificación de una vivienda:
|
|

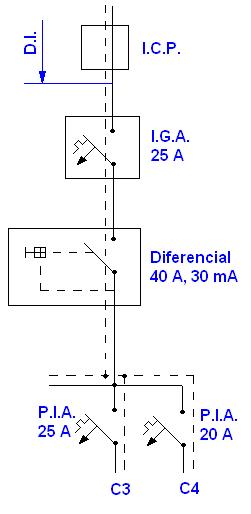

Imagen
9: Esquema de un cuadro de distribución de una vivienda (CGMP). |
Instalación interior:
Es la parte de la
instalación eléctrica propiedad de cada abonado.
Parte del cuadro general de mando y protección (CGMP), enlazando con todos los
receptores, fundamentalmente a través de puntos de luz y tomas de corriente.
El número de circuitos independientes de una vivienda depende del grado de electrificación
de la misma.
