2. Fresadora

Icono IDevice Actividad

Es una máquina que debido al movimiento de una herramienta rotativa, de varios filos de corte, denominada fresa, mecaniza piezas que se desplazan con movimiento rectilíneo bajo la herramienta, pudiendo obtener diversos trabajos. Son las máquinas herramientas más polivalentes dada la gran variedad de mecanizados que realizan y las opciones que permiten en los procesos de fabricación.

Imagen 12. wikipedia. Lic. Creative Commons

Los elementos que configuran una fresadora son:

  • 1: base.
  • 2: columna.
  • 3: consola.
  • 4: carro transversal.
  • 5: mesa.
  • 6: puente.
  • 7: eje portaherramientas




Fresas cilíndricas para diversas aplicaciones
Fresa de disco para ranura
Imagen 13. wikipedia. Lic. Creative Commons Imagen 14. wikipedia. Lic. Creative Commons
Imagen 15. wikipedia. Lic. Creative Commons Imagen 16. wikipedia. Lic. Creative Commons
Icono IDevice Actividad

Movimientos:

  • Movimientos de la herramienta

El principal movimiento de la herramienta es el giro sobre su eje, en algunas es posible modificar la inclinación de la herramienta.

  • Movimientos de la mesa

La mesa de trabajo se puede desplazar, arrastrando a la pieza, de forma manual o automática pudiendo tener los siguientes movimientos:

  • Movimiento longitudinal, corresponde habitualmente al movimiento de trabajo. Para facilitar la sujeción de las piezas la mesa tiene unas ranuras que permiten la fijación de mordazas y puede inclinarse para permitir tallar ángulos.
  • Movimiento transversal, se utiliza para ubicar la herramienta sobre la pieza en la posición correcta.
  • Movimiento vertical, corresponde al desplazamiento vertical de la mesa de trabajo, determina la profundidad de corte del fresado.

Se pueden dar varias combinaciones de movimientos entre la fresa y la pieza.


Se pueden dar varias combinaciones de movimientos entre la fresa y la pieza

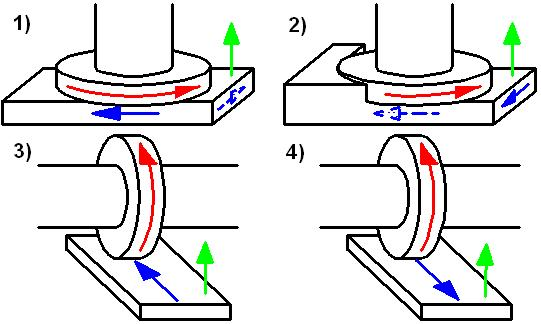

Movimientos básicos de fresado
  Imagen 17. wikipedia. Lic. Creative Commons
Icono IDevice Pre-conocimiento

Sabías que...

La widia es un material descubierto en 1927 y su conocimiento provocó un enorme avance en el campo de las herramientas de arranque de material. Su nombre proviene de las palabras alemanas wi (como) diamant (diamante), debido a que presenta una dureza muy próxima a la del diamante, está compuesta por carburo de tungsteno, titanio, vanadio y cobalto, se fabrica por sinterización, las herramientas de este material soportan trabajar a temperaturas de hasta 800ºC sin desafilarse.


Diferentes tipos de fresas para Madera
Imagen 18. www.bricotodo.com. ©



Imagen 19. BOSCH. ©
Icono IDevice Pre-conocimiento

Video

Abre este enlace para ver cómo utilizar una fresadora
