3.5. Asociación mixta de resistencias

Las asociaciones de resistencias mixtas (en serie y en paralelo) forman parte de los circuitos eléctricos. Para obtener la resistencia equivalente debes combinar las resistencias en pasos sucesivos.
Icono de iDevice Ejemplo o ejercicio resuelto
Asociación mixta resistencias
Imagen 26. Elaboración propia
En el circuito de la figura, la diferencia de potencial es de 120 V y las resistencias tienen los valores, R1 = 60 Ω , R2 = 70 Ω y R3 = 50 Ω. Calcula el valor de la resistencia equivalente y la intensidad de la corriente en cada una de las resistencias.

Icono de iDevice Ejemplo o ejercicio resuelto
Asociación mixta de resistencias 1
Imagen 27. Elaboración propia

En el circuito de la figura la diferencia de potencial es de 120 V y las resistencias tienen los valores, R1 = 60 Ω , R2 = 70 Ω , R3 = 50 Ω y R4 = 100 Ω. Calcula el valor de la resistencia equivalente y la intensidad de la corriente en cada una de las resistencias.

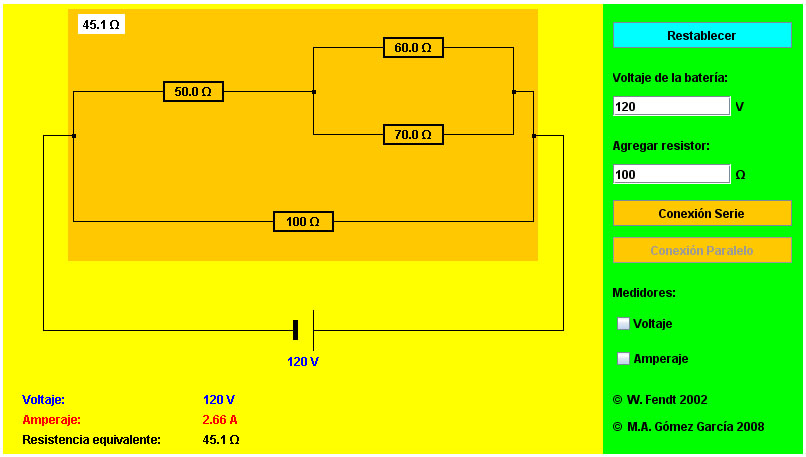

Animación 6 de Walter Fendt, uso educativo



Icono de iDevice Ejemplo o ejercicio resuelto

Utilizando el simulador anterior, resuelve los dos ejercicios anteriores, construyendo los circuitos correspondientes.


Icono de IDevice de pregunta AV - Pregunta de Elección Múltiple
Resistencias mixto autoevaluación
Imagen 30. Elaboración propia
En el circuito de la figura, ¿qué marcará el voltímetro? ¿Y el amperímetro?


1,5 V ; 0,044 A

0,88 V; 0,044 A

0,88 V; 0,031 A

0,62 V; 0,031 A
