4.1. Triángulos

RECTAS NOTABLES Y ARCO CAPAZ.

Ejercicio resuelto

Vamos a construir un triángulo escaleno empleando, entre otras, las siguientes herramientas: línea perpendicular, circunferencia centro radio, mover copiar, ángulo relativo, arco centro punto ángulo y recortar.






Icono IDevice Objetivos
Ejercicio ResueltoEl ejercicio anterior también lo puedes hacer usando las plantillas de dibujo.
En este documento pdf te explicamos de manera detallada los pasos a seguir.

Actividad.

Descarga el fichero adjunto. En él encontrarás un formato A4 con su cajetín, que te podrá servir como modelo en tus próximas actividades.

La actividad consistirá en

  1. Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...

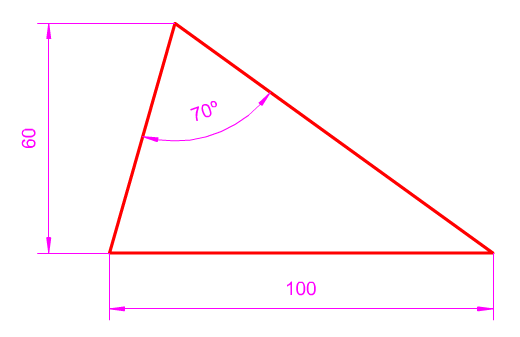

  2. Dibujar en él un triángulo del que conocemos la base c, el ángulo opuesto a ella y la altura correspondiente.
  3. Acota el triángulo resultante

Indicaciones: Para completar el cajetín usa la capa destinada a esa información. Para realizar el dibujo crea las capas que consideres oportunas, ajustando las características de las mismas y teniendo en cuenta que la solución la deberás dar en trazo más grueso y de color rojo.

APLICANDO SEMEJANZA.

Ejercicio Resuelto.

Vamos a construir un triángulo escaleno empleando, entre otras, las siguientes herramientas: ángulo relativo, recortar ambas, menú magnitudes, alargar, paralelas a través de un punto y recortar ambas.





Actividad.

Debes partir del fichero que descargaste en la actividad anterior (en caso de no tenerlo vuelve a descargarlo pulsando aquí)

La actividad consistirá en

  1. Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...

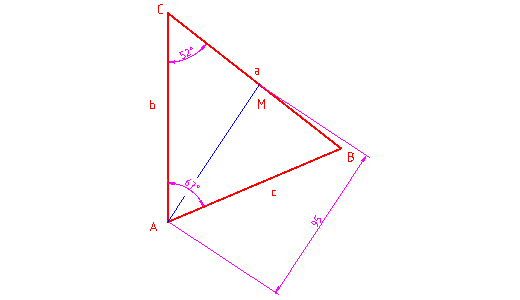

  2. Dibujar en él un triángulo del que conocemos la bisectriz ma (vertical de 95 mm), y los ángulos A (67º) y C (52º).



  3. Acota el triángulo resultante

Indicaciones: Para completar el cajetín usa la capa destinada a esa información. Para realizar el dibujo crea las capas que consideres oportunas, ajustando las características de las mismas y teniendo en cuenta que la solución la deberás dar en trazo más grueso y de color rojo.
