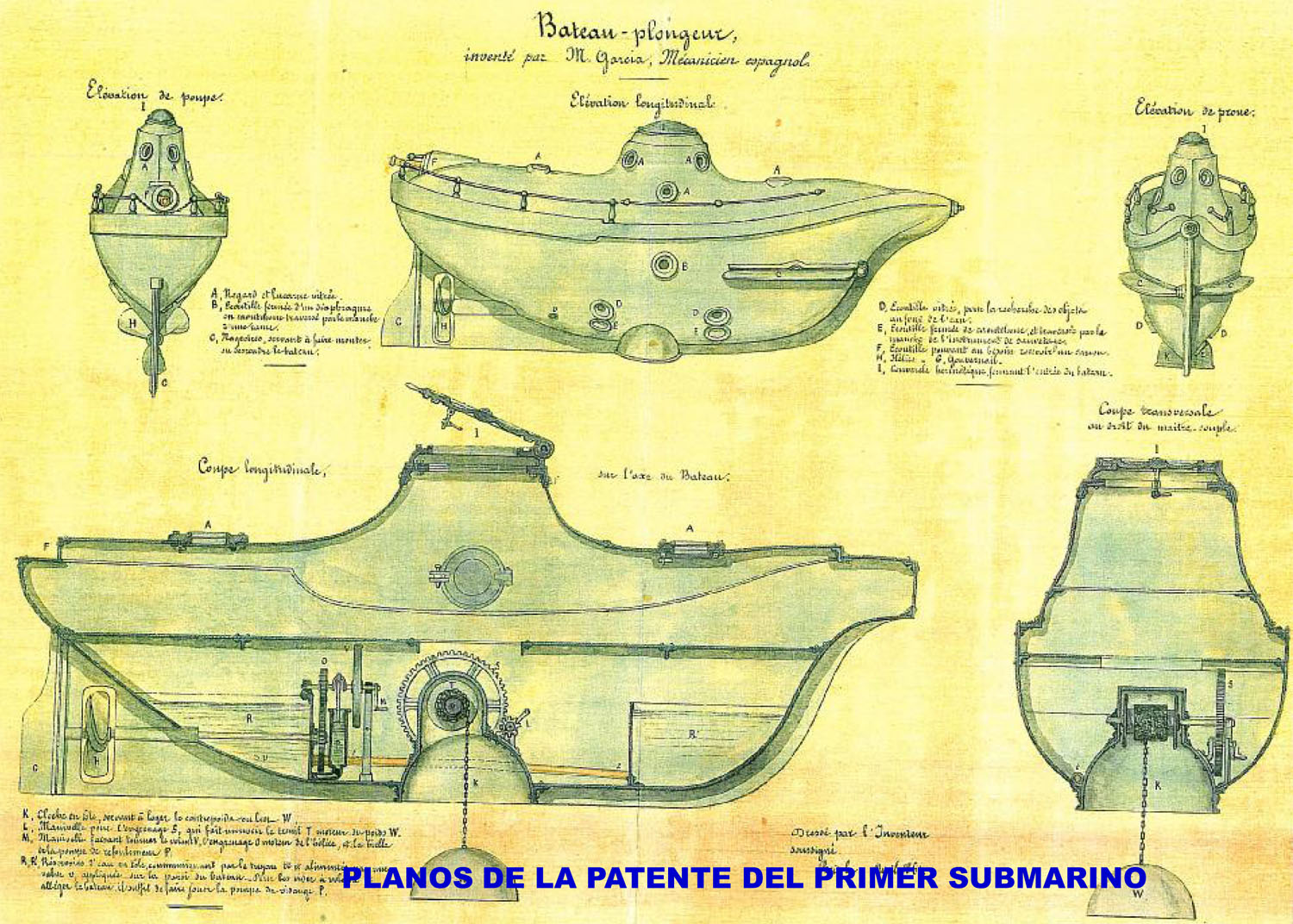

En la imagen superior (archivo de Wikimedia Commons, un depósito de contenido libre hospedado por la Fundación Wikimedia) puedes ver los planos originales del Garcibuzo, el primer submarino efectivo, construido por Cosme García Sáez, ingeniero e inventor. Este sumergible fue botado y probado oficialmente en aguas del Puerto de Alicante, el 4 de agosto de 1860.

Las diferentes partes que componen el documento del proyecto son:

• Memoria
• Planos
• Pliego de condiciones
• Presupuesto

Memoria

En la memoria del proyecto se dará cuenta de:

• Cuál es el objeto del proyecto, por ejemplo una vivienda unifamiliar.
• Quién es el peticionario.
• Cuáles son los fundamentos en los que se ha basado el diseño, por ejemplo:
  • condiciones que ha establecido el propietario respecto a dimensiones y requerimientos de habitaciones y servicios.
  • justificación de las soluciones adoptadas.
  • normas tecnológicas de edificación que intervienen en el proyecto.
• Justificación de los cálculos necesarios, como cimentación, estructura, materiales a emplear, etc.

Planos

Entre los planos que acompañan al documento del proyecto están:

• Plano de situación y emplazamiento.
• Plano de cimientos y saneamiento.
• Plano de cubierta y de conjunto.
• Planos de planta (distribución)
• Planos de cotas (distribución)
• Planos de planta (instalaciones: electricidad, fontanería, telecomunicaciones, etc.)
• Planos de alzados o fachadas
• Planos de secciones o cortes.
• Planos de detalles (carpintería, complementarios, etc.)

Pliego de condiciones

El pliego de condiciones regula las relaciones entre el propietario, promotor del proyecto, y los contratistas que lo van a ejecutar, y debe contener toda la información necesaria en la que basar esas relaciones. Indica las condiciones generales del trabajo, la descripción y características de los materiales a utilizar, los planos constructivos y la localización de la obra.

Presupuesto

Detallará, por partidas, la previsión de coste de la obra completa, indicando las mediciones de cada partida.
