4.1. Coordenadas absolutas

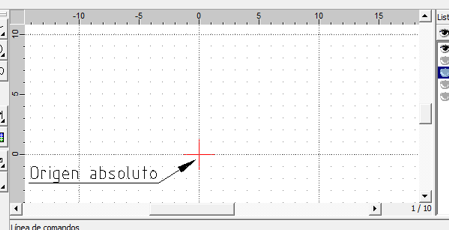

Como habrás podido observar desde que comenzaste a trabajar con QCad, en la zona de trabajo aparece una cruz con líneas rojas que no podemos eliminar, pero que nunca aparece en nuestros dibujos cuando los imprimimos. Esta cruz representa el punto (0,0) a la hora de indicar las coordenadas de cualquier elemento del trazado.



origen absoluto

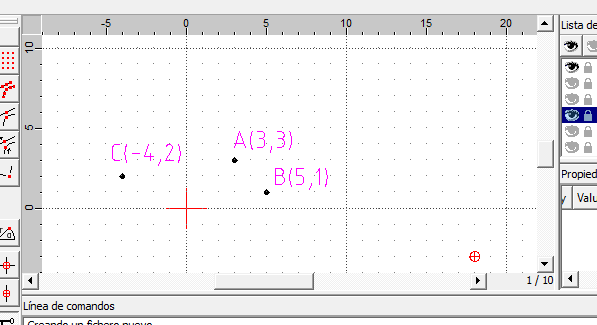

Para introducir coordenadas usaremos la línea de comandos y escribiremos en primer lugar la ordenada (eje horizontal o eje X) y en segundo lugar, separada por una coma, la abscisa (eje vertical o eje Y). Así, los puntos de la siguiente imagen se escribirían:

ejemplos de coordenadas

En la línea de comandos introducimos

coordenadas de puntos



Veamos en el siguiente vídeo cómo trazar una línea entre dos puntos usando las coordenadas de los mismos: A(4,2) y B(15,10)
