El ciclo Rankine opera con vapor, y es el utilizado en las centrales termoeléctricas. Consiste en calentar agua en una caldera hasta evaporarla y elevar la presión del vapor, que se hace incidir sobre los álabes de una turbina, donde pierde presión produciendo energía cinética. Prosigue el ciclo hacia un condensador donde el fluido se licúa, para posteriormente introducirlo en una bomba que de nuevo aumentará la presión, y ser de nuevo introducido en la caldera.

Imagen 17. blogspot. Copyrigh

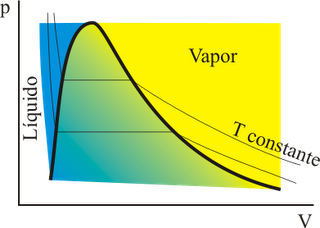

La representación en diagrama p-V de ciclos en los que el fluido se vaporiza, presentan una diferencia con respecto a los ciclos de gas, ya que aparece una campana, llamada de cambio de fase.

A la izquierda corresponde al estado líquido, en el que prácticamente no hay modificaciones de volumen, cuando se aumenta su temperatura o su presión. Por ello las isotermas son prácticamente verticales.

A la derecha corresponde al estado vapor, aquí el fluido se comporta como un gas, y por ello las isotermas son muy parecidas a las de los gases ideales.

Dentro de la campana, el fluido se está evaporando, y las isotermas son horizontales. Esto es así porqué dada una presión, el calor que se le aporta al fluido no se emplea en elevar la temperatura, sino en su evaporación.

El rendimiento ideal de este ciclo tiene es el mismo que el ciclo de Carnot, aunque no alcanza valores tan elevados.

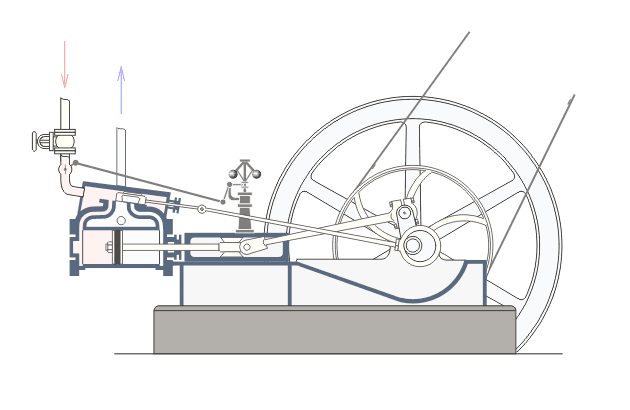

El ciclo de Rankine es en el que se basaban las antiguas máquinas de vapor y locomotoras, utilizaban un cilindro de doble efecto con un componente desplazable llamado corredera que dirigía el vapor a un lado u otro del pistón.

Imagen 18. eltamiz. Copyright

Analicemos más despacio las etapas del ciclo:

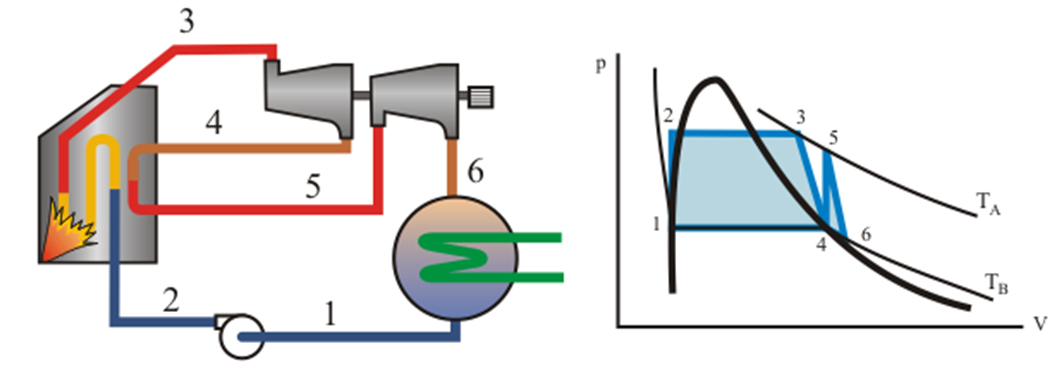

Imgaen 19. monografias. Copyright



• En la transformación 1-2 aumenta la presión del líquido sin pérdidas de calor, por medio de un compresor, con aportación de un trabajo mecánico externo.
• En la transformación 2-3 se aporta calor al fluido a presión constante en una caldera, con lo que se evapora todo el líquido elevándose la temperatura del vapor al máximo.
• La transformación 3-4 es una expansión adiabática, con lo que el vapor a alta presión realiza un trabajo en la turbina.
• La transformación 4-1consiste en refrigerar el fluido vaporizado a presión constante en el condensador hasta volver a convertirlo en líquido, y comenzar de nuevo el ciclo.

Para optimizar el aprovechamiento del combustible, se somete al fluido a ciertos procesos, para tratar de incrementar el área encerrada en el diagrama p-V.



• Precalentamiento del agua comprimida 4-5 aprovechando el calor de los gases que salen por la chimenea de la caldera. Con esto no se aumenta el área del diagrama, pero se reduce el calor que hay que introducir al ciclo.
• Recalentamiento del vapor que ha pasado por la turbina 5-6 haciéndolo pasar por la caldera y después por otra turbina de baja presión.
