1.4. Biestable T (Trigger=disparo)
Es igual que el biestable J-K, de modo que estas dos entradas están puenteadas y forman la entrada T de la báscula, de forma que cuando T toma el valor 0 la salida Qt+1=Qt, es decir no cambia.
Cuando la entrada T toma el valor 1, la salida cambia de estado (bascula, de ahí su nombre).
En el caso de que se mantenga la entrada T permanente igual a 1, la báscula T se comporta como un divisor de frecuencia de la señal de reloj entre dos.
Su símbolo es como el de la figura adjunta.
Imagen 12. Elaboración propia |

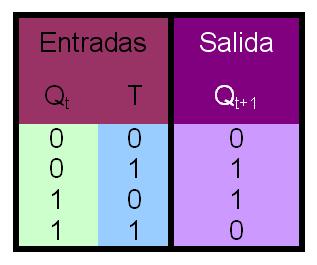

Y su tabla de estado:
