1.2. Biestable D

Se conocen por el nombre de biestables de datos o seguidores. Tienen una única entrada D, que es copiada en el interior del biestable en los instantes de sincronismo.

Solamente tienen sentido como biestables síncronos por nivel o por flanco.

Su tabla de funcionamiento será:

El nuevo estado Qt+1 es 1. si D está activa 1 en el instante de sincronismo.
El nuevo estado Qt+1 es 0, si D está inactiva 0 en el instante de sincronismo

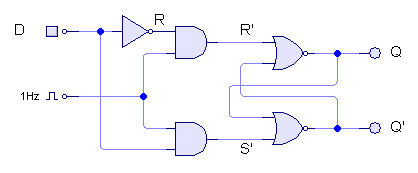

Vamos a considerar que la entrada D es activa por nivel alto, con lo que su circuito será

Imagen 07. Elaboración propia

Su símbolo

Imagen 08. Elaboración propia

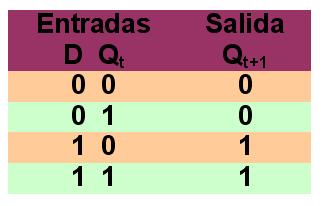

y su tabla de estados sería;

Por tanto, su función lógica sería
