1.3. Biestable J-K

Su funcionamiento es similar al flip-flop R-S, de modo que la entrada K actúa para la puesta a 0 (reset) y la entrada J para la puesta a 1 (set). Cuando se activan las dos entradas simultáneamente, el biestable cambia de estado. Son biestables síncronos, lo que quiere decir que las transiciones de los valores de salida se producen durante los flancos activos de las señales de reloj.

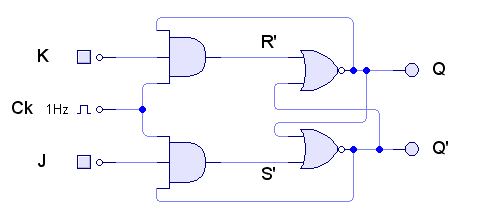

Su circuito es:

Imagen 09. Elaboración propia



el símbolo es:

Imagen 10. Elaboración propia

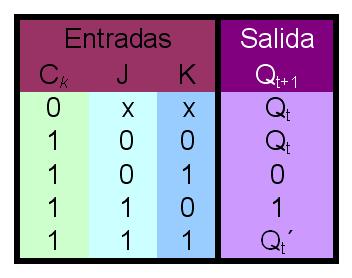

Su tabla de estados sería:


Y su función lógica:

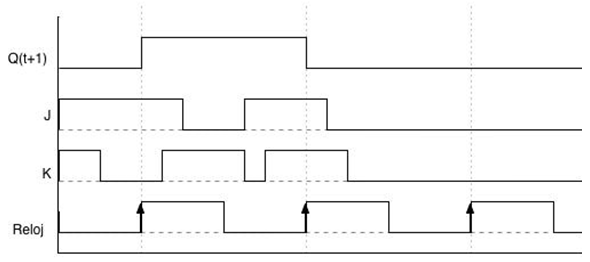

Cronograma de un biestable J-K síncrono por flanco de subida.

Imagen 11. Elaboración propia
