2.4. Líneas de transporte

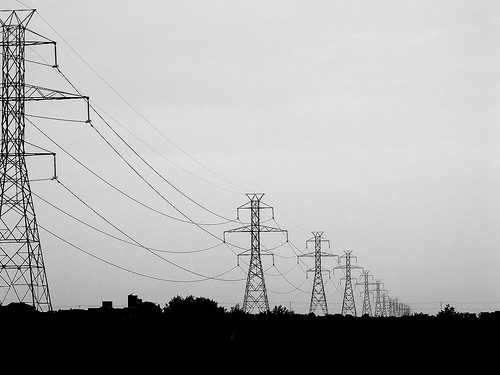

Las líneas de transporte de alta tensión están constituidas por los conductores (cables de Cu o Al) y los elementos de soporte (torres). Dependiendo del voltaje (media tensión), las torres pueden sustituirse por postes.
 |
| Imagen 22. artilanes, Creative commons |
Las líneas de transporte tienen incidencia en el medio ambiente, tanto por su impacto paisajístico (visual) como por los peligros de electrocución, choque de las aves o de los propios campos electromagnéticos que se generan.

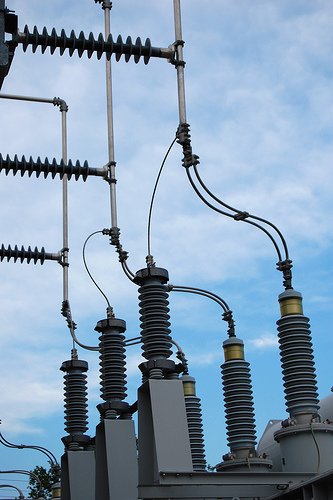

Actualmente, la distribución de la energía eléctrica se realiza mediante corriente alterna, que permite la utilización de los transformadores para elevar y reducir el voltaje.
 |
| Imagen 23. k9mq, Creative commons |
Existen algunas líneas de transporte que utilizan la corriente continua, HVDC (High Voltaje Direct Current, Alta tensión en corriente continua), sobre todo donde deben construirse líneas muy largas (de más de 500 km) como en Brasil, Canadá o China y en las conducciones submarinas como las que deben unir España y Argelia o Italia y Argelia.
Las líneas HVDC permiten pensar en proyectos para producir energía eléctrica a partir de fuentes renovables en lugares remotos, por sus bajas pérdidas en el transporte. Se está impulsando el Plan Solar Mediterráneo, que consiste en producir electricidad en centrales solares termoeléctricas en el norte de Africa.
Ejemplo o ejercicio resuelto
Una central eléctrica genera una potencia de 300 MW. ¿Qué intensidad de corriente circula por los cables de conducción si la diferencia de potencial (voltaje) a la salida de la central es de 25 kV? ¿Qué intensidad de corriente circulará si la diferencia de potencial es 300 kV? ¿Qué relación hay entre la potencia disipada por efecto Joule en los cables de transporte en cada caso?
Pre-conocimiento
|
| Imagen 24. afloresm, Creative commons |

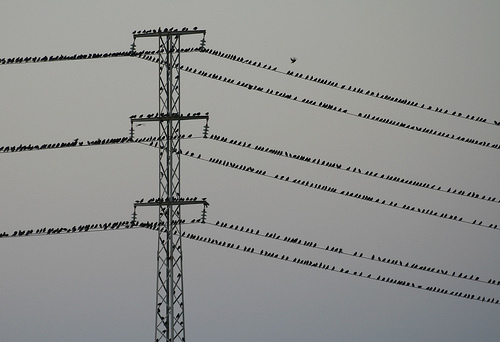

El posado de los pájaros en los cables
A los pájaros les gusta posarse en las cables de las líneas de alta tensión y no sufren ninguna descarga. Para que esto sucediera debería de haber una diferencia de potencial entre dos partes de su cuerpo y como sólo se apoyan en uno de los cables no se cierra el circuito y no se electrocutan. Si el pájaro, por sus dimensiones, llegara a tocar los dos cables, la corriente pasaría por su cuerpo y se electrocutaría.
Las líneas de alta tensión incorporan salva pájaros para evitar la colisión de aves contra los cables eléctricos. La electrocución de aves en líneas eléctricas es la principal causa de mortalidad del águila imperial en España y afecta a otras especies como el quebrantahuesos, las avutardas, las cigüeñas, milanos, etc.
Algunas comunidades autónomas han adoptado medidas normativas específicas con el objetivo de sustituir total o parcialmente los tendidos más peligrosos en los espacios naturales protegidos. En Andalucía, Aragón, Castilla-La Mancha, Extremadura, Madrid, Navarra y La Rioja se exige que los tendidos eléctricos de nueva instalación cumplan unas prescripciones técnicas para que se puedan considerar seguros para las aves.
AV - Reflexión
 |
| Imagen 25. Tau Zero, Creative commons |
Para evacuar la energía eléctrica producida en una central de energía solar fotovoltaica, de 2,5 MW, se utiliza una línea de media tensión de 15 kV y 8 km de longitud (tres cables). Los cables son de aluminio ( resistividad, ρ= 2,8 . 10-8 Ω . m) de 54,6 mm2 de sección. ¿Qué intensidad de corriente circula por la línea? ¿Qué resistencia presentan los cables de la línea? ¿Que potencia se disipa en el transporte? ¿Cuál es el rendimiento de la línea de media tensión?
Objetivos
¿Y una vez que llega la energía eléctrica a tu casa? ¿Cómo son las instalaciones domésticas? En esta animación tienes información sencilla y clara.
|
|
| Animación 5 Consumer Eroski, uso educativo |
