2.3. Distribución de la energía eléctrica
 |
|

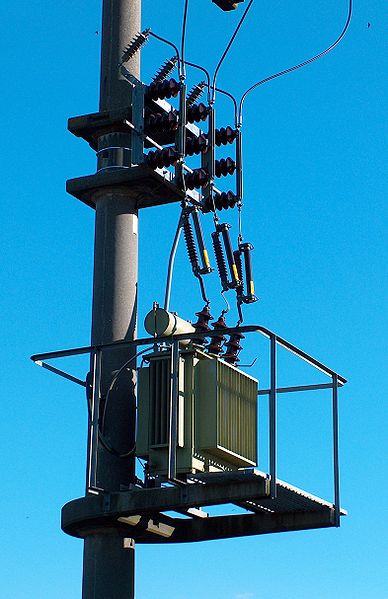

Imagen 20. MarkusHagenlocher; |
La distribución de la energía eléctrica desde las centrales hasta los centros de consumo se realiza a través de la red de transporte.
En el transporte de la energía se deben producir las menores pérdidas. Para ello, como se realiza por conductores, debe reducirse la intensidad de la corriente para minimizar el efecto Joule. Esto se consigue aumentando el voltaje (recuerda que la potencia es el producto del voltaje por la intensidad).
A la salida de la central eléctrica se coloca una estación de transformación en la que la tensión de salida de la central (entre 6 y 20 kV) se eleva hasta entre 220 y 400 kV (alta tensión). Mediante una línea de transporte se aproxima a los centros de consumo, donde en subestaciones de transformación se reduce el voltaje para distribuir la energía a las industrias o las ciudades.
El aumento o disminución del voltaje se realiza con un transformador, que es un dispositivo que transfiere energía entre dos circuitos modificando el voltaje (ddp). En la transformación ideal no hay pérdidas y la potencia de entrada es igual a la de salida.
, es decir,
En la siguiente animación puedes ver un esquema simplificado de la distribución de energía eléctrica desde los centros de producción hasta los de consumo.
|
|
| Animación 4 de Consumer-Eroski, uso educativo |
Ejemplo o ejercicio resuelto
Utilizas un transformador con un rendimiento del 96% a la salida de una central eléctrica de 250 MW. ¿Qué potencia se disipa en él? ¿Por qué es necesario refrigerar este tipo de dispositivos?
Ejemplo o ejercicio resuelto
 |

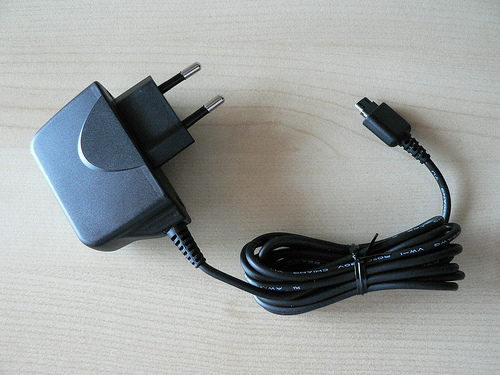

| Imagen 21. Manu Contreras, Creative commons |
Un cargador de "móvil" lleva la inscripción: input (entrada) 220 V, 0,075 A output (salida) 15 V, 550 mA. ¿Cuál es el rendimiento del cargador?
AV - Pregunta de Elección MúltipleA la salida de un parque eólico de 2 MW se utiliza un transformador que tiene un voltaje de entrada de 690 V y de salida de 20 kV. Si el rendimiento del transformador es del 98 % , ¿cuál es la intensidad de corriente en la salida del transformador?
|
69 A
| |
|
98 A
| |
|
0,98 A
| |
|
690 A
|
