3.3. Medida por comparación de tensiones
Actividad1
Este método está basado en la comparación de la caída de tensión en dos
resistencias que están conectadas en serie cuando por ellas circula la
misma corriente. Se utiliza para valores bajos de
resistencia, de lo contrario los errores falsearían la medida.
Tenemos una resistencia patrón Rp de valor conocido y una resistencia de carga Rc de la que deseamos saber su valor, para ello realizamos el montaje de la figura donde tenemos un amperímetro conectado en el circuito y un voltímetro que podemos desplazar entre dos puntos para medir las caídas de tensión en cada una de las resistencias. El esquema del montaje sería el siguiente:
 |
|

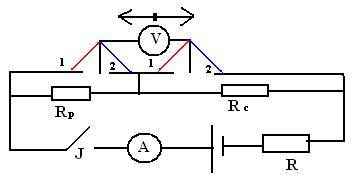

Imagen 12: Medida por comparación de tensiones. |
Al conectar el voltímetro en la posición (1) obtendremos la caída de tensión que se produce en nuestra resistencia patrón de valor conocido.
Al conectar en la posición (2) obtenemos que:
Operando con ambas expresiones obtenemos que:
Ejemplo o ejercicio resuelto
Al medir una resistencia por el método de la comparación de tensiones
vemos que su tensión es de 20 V. Si cuando está conectada a una
resistencia calibrada de 12Ω el valor de su tensión es de 20,5 V, ¿cuál
es el valor de la resistencia de carga?
