Se utiliza para medir intensidades elevadas y alternas. El primario del transformador es recorrido por la intensidad a medir y en el secundario se conecta el amperímetro. Como ya sabes la relación existente entre la intensidad del primario (I1) y la del secundario (I2) viene dada por la siguiente expresión:

Lo que conseguimos con el transformador es reducir la corriente que circula por el secundario pero siempre proporcional a la que circula por el primario.

Como ya sabes, en la placa de características de cualquier máquina eléctrica figuran los valores nominales de la misma. Constructivamente los transformadores de intensidad se fabrican de modo que la intensidad que circula por el secundario para la mayoría de las aplicaciones sea de 5A. Además los transformadores se suelen fabricar con las siguientes intensidades primarias: 5 A, 10 A, 15 A, 20 A, 25 A, 30 A, 40 A, 50 A, 60 A, 75 A, 100 A, 125 A, 150 A, 200 A, 250 A, 300 A, 400 A , 500 A, 600 A, 750 A, 800 A, 1000 A, 1200 A, 1500 A, 2000 A, 2500 A, 3000 A, 4000 A y 5000 A.

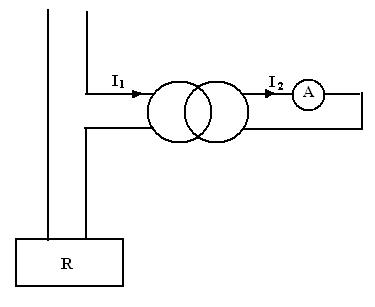

El esquema será el siguiente:

Imagen 4: Ampliación de escala mediante transformador de intensidad. Fuente: Elaboración propia.
