2. Principios de funcionamiento
Actividad

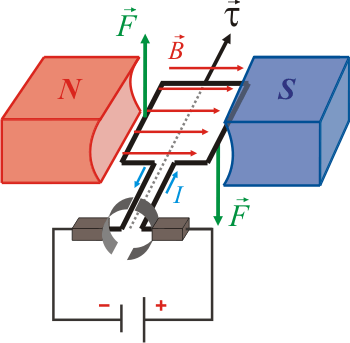

El funcionamiento de un motor de c.c. se basa en la fuerza que se produce sobre un conductor eléctrico recorrido por una intensidad de corriente eléctrica en el seno de un campo magnético, según la expresión:
En la que:
B es la inducción de campo magnético (teslas).
l es la longitud del conductor cortado por líneas de campo magnético (metros).
I es la intensidad que recorre al conductor (amperios).
F es la fuerza que se
produce sobre el conductor (newton).

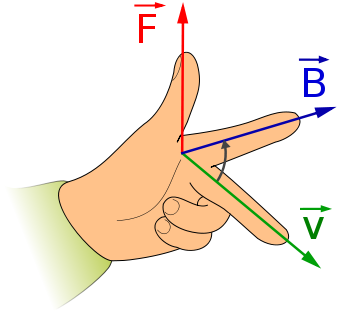

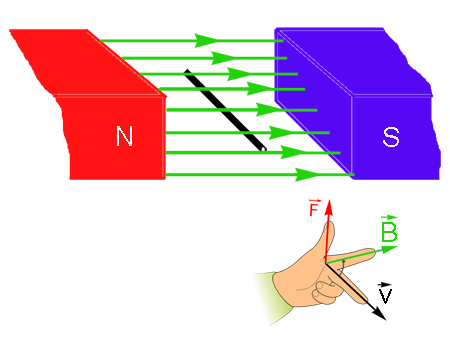

Para conocer la dirección de la fuerza se aplica la regla de la mano izquierda, tal y como vemos en la figura, si colocamos los dedos de la mano izquierda índice, corazón y pulgar abiertos y perpendiculares entre sí, de modo el índice coincida con el sentido de la inducción magnética; el corazón coincida con el de la corriente eléctrica que recorre el conductor, el pulgar indicará el sentido de la fuerza que se ejerce sobre el conductor.
 |
| Imagen 04. IES F. zobel. © |
 |
| Imagen 05. Elaboración propia |
.gif "Dirección de la fuerza y la corriente en un motor") |
|
Imagen 06. EIFORNAT. © |
La fuerza tendrá el valor máximo cuando el campo magnético sea perpendicular al conductor y será nula cuando el campo sea paralelo al sentido de la corriente eléctrica.
