2. Despiece. Vista explosionada

Icono IDevice Actividad
El despiece o vista explosionada es un método de representación gráfica para dar información sobre el montaje de sistemas.
En él se van colocando los distintos elementos correlativamente, desde las piezas centrales o básicas a las más extremas o accesorias, indicando los ejes de simetría y los ejes por los que deben ir incorporándose los elementos de unión o acoplamiento.

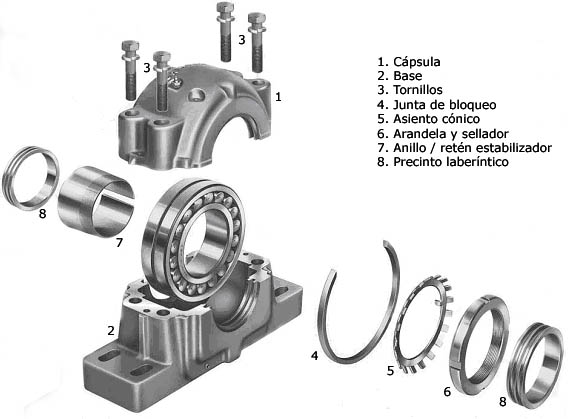

En esta primera imagen (pulsa sobre ella y la verás ampliada) tenemos la vista explosionada del montaje de un rodamiento esférico.

En dirección vertical (la de montaje/ desmontaje) encontramos el despiece de la cápsula (1) y la base (2) que nos permiten acceder al rodamiento. Se observa asímismo que para acceder al rodamiento hay que actuar sobre los tornillos de unión (3) que fijan la cápsula a la base de soporte y apoyo.

En dirección horizontal aparecen explosionados, y en perfecto orden de inserción, el resto de los elementos del montaje: la junta de bloqueo (4), el asiento cónico sobre el collarín del rodamiento (5), arandela y sellador (6), anillo/retén estabilizador (7)y precinto laberíntico triple (8).

Y también podemos ver en este vídeo el despiece real del rodamiento propiamente dicho. En él nos va presentando las piezas de la misma manera que habría que representarlas sobre el papel.

Imagen 12 Youtube. Creative Commons.
AV - Pregunta Verdadero-Falso
Responde a estas cuestiones:


Una vista explosionada sirve para mostrarnos las diferentes piezas de que consta un sistema complejo.

Verdadero Falso


La posición en que están dibujadas las piezas de una vista explosionada es importante.

Verdadero Falso


En una vista explosionada sólo dibujamos las piezas importantes del montaje.

Verdadero Falso

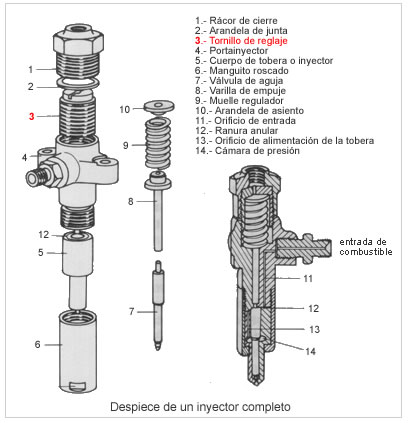

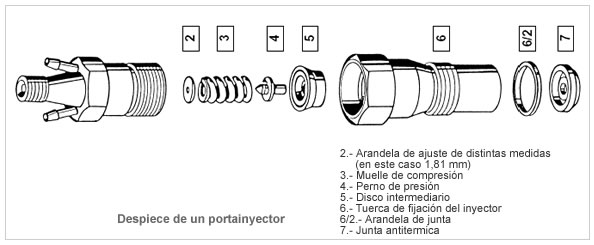

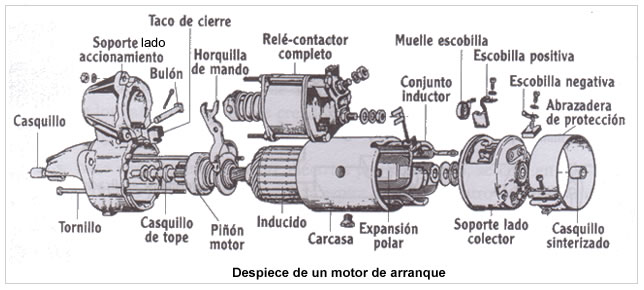

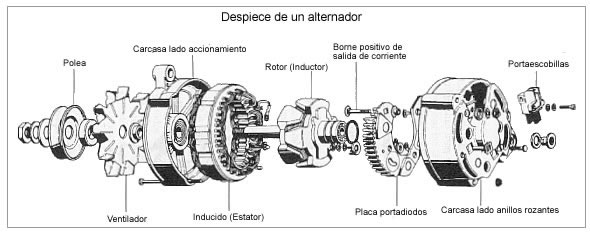

Y aquí tenemos otros ejemplos de despieces, para verlos bien deberás pulsar sobre las imágenes.

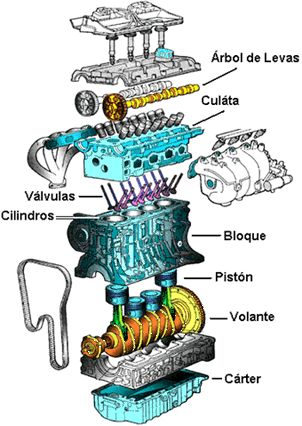

Imagen 13. Principales elementos de un motor Imagen 14. Agroterra. Copyright.
Imagen 15. Agroterra. Copyright. Imagen 16. Agroterra. Copyright.

Imagen 17. Agroterra. Copyright. Youtube.Leva cruz de malta

Icono IDevice Curiosidad
Paul Veroude y su vista explosionada real
Imagen 18. Autoblog. Copyright.
El Honda Racing F1 está compuesto de 3200 piezas.

Y, aunque no nos lo creamos, es cierto, porque el holandés Paul Veroude recreó este Honda, pieza a pieza, para el Salón Internacional del Automóvil Británico.

En su exposición "View Suspended" colgó todas y cada una de las partes del automóvil, creando un despiece del coche, no en papel, sino en el espacio.

Todo, hasta el más mínimo tornillo, cuelga suspendido en la recreación.

En el siguiente vínculo tienes algunas imágenes de su trabajo.
