3.1. Centrales fototérmicas
 |

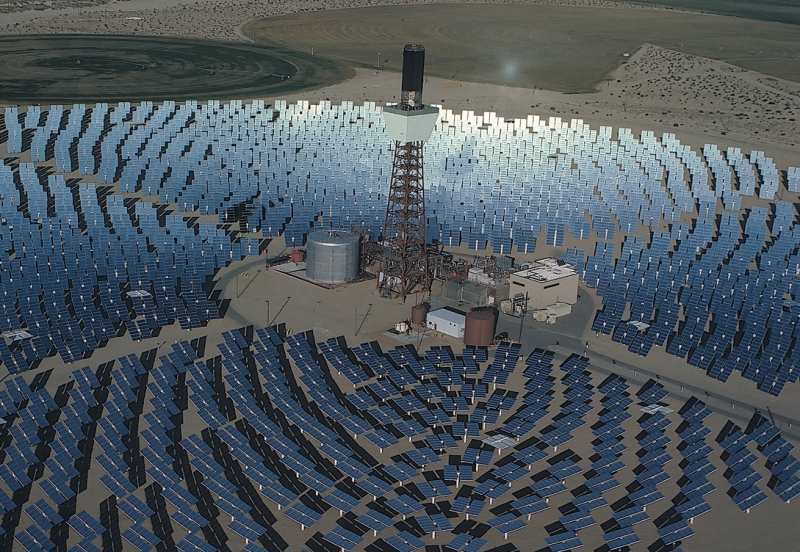

| Imagen 18. Central solar fototérmica |
La captación y concentración de la radiación solar se efectúa en unos dispositivos llamados heliostatos.
En esencia estos heliostatos son espejos que reflejan y concentran la
radiación solar en un determinado punto. Normalmente estos dispositivos
están dotados de elementos de control que los orientan en función de la
posición del Sol respecto a la Tierra.
Las centrales solares de tipo térmico más comunes
son las de tipo torre. En ellas se dispone de un gran número de
helióstatos orientados de tal forma que reflejen la radiación solar
hacia una zona de la torre donde está almacenado el fluido, la caldera.
El fluido caliente comunica su calor en un cambiador de calor a otro
fluido que convertido en fase gaseosa pasa a través de la turbina
generando electricidad.
Para una central de 10 MW, la superficie ocupada por los heliostatos es de unas 20 Ha.
 |

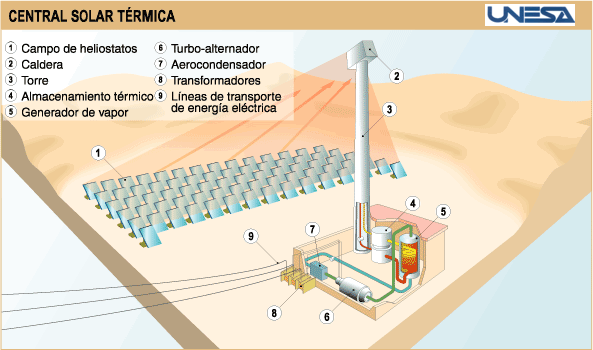

| Imagen 19. Esquema de una central fototérmica. Fuente: http://www.unesa.es |
La siguiente infografía, obtenida del sitio web eroski.es, muestra de forma detallada el funcionamiento de una central fototérmica
|
|
| Imagen 20. Infografía central fototérmica. Fuente:http://www.consumer.es |
AV - Actividad de Espacios en Blanco
Lee el párrafo siguiente y completa los huecos.
En la centrales fototérmicas se genera energía eléctrica aprovechando la energía
. La instalación está formada por un conjunto de espejos, llamados
, que pueden girar orientándose siempre de tal manera que reciban la mayor cantidad posible de luz. La radiación solar es
por estos espejos hacia un torre en la que hay una
. El fluido contenido en esta caldera se calienta por la acción de radiación solar y a través de un
transmite su energía a otro fluido que pasa a fase vapor y mueve una
que acoplada a un
producirá electricidad.
