2. Trabajar con gráficos con el Asistente
![Icono IDevice](icon_activity.gif)
La creación de un gráfico no es una tarea de dibujo. El programa OpenOffice.org Calc dispone de un Asistente de gráficos que se activa en el menú "Insertar" "Gráfico" o en el icono:
.
![asistente de gráficos asistente de gráficos](icono_graficos.png)
![asistente de gráficos asistente de gráficos](asistente_graficos.png)
Antes de abrir el Asistente de gráficos, es necesario seleccionar las series, es decir, las categorías y los valores que van a formar el gráfico. A continuación, los pasos a seguir para crear un gráfico son los siguientes:
1. Elegir el tipo de gráfico (columna, barra, círculo, ...). | 2. Seleccionar el rango de datos. |
![]()
|
![]() |
3. Establecer las series de datos (configurar los rangos). | 4. Modificar los elementos del gráfico. |
![]() |
![]()
|
![Icono de iDevice](icon_casestudy.gif)

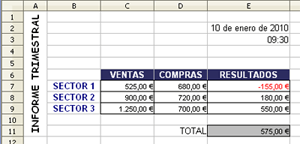

En la tema 1 de la unidad realizamos una hoja de cálculo para trabajar con los diferentes formatos y guardamos el libro con el nombre "Informe.ods".
Siguiendo los pasos explicados anteriormente hemos realizado el gráfico del informe que aparece en dicha hoja de cálclulo.
![ejercicio informe ejercicio informe](ejercicio_informe.png)
Antes de abrir el Asistente de gráficos, hemos seleccionado el rango B6:E9 .
![Icono de iDevice](icon_question.gif)
Ahora es tu turno. Realiza el gráfico del ejercicio anterior y contesta las siguientes preguntas sobre los distintos pasos del Asistente de gráficos.
1) Selecciona el tipo "columna" y activa la vista 3D. ¿Cuál de las siguientes formas no es una opción de este tipo de gráfico: cono, cilindro, círculo, caja o pirámide?
2) Al seleccionar el rango de datos, ¿cómo aparece la serie de datos: en filas o en columnas?
3) En el paso 3, aparecen tres series de datos. ¿Cuál es el nombre de la serie cuyo rango es $Hoja1.$D$6?
4) Para finalizar, rellena los campos "Título" y "Subtítulo", marca la opción "Mostrar leyenda", "Abajo" y marca la opción "Mostrar cuadrícula": Eje X, Eje Y.
