5.3. Arranque de motores asíncronos

Cuando arrancamos un motor asíncrono necesitamos una gran corriente que puede hacer que los usuarios conectados a esa misma línea noten una caída de tensión que pueda alterar el normal funcionamiento de sus equipos eléctricos.



Esto es debido a que los motores asíncronos tienen un elevado par de arranque, para evitar el aumento de la corriente se utilizan diferentes métodos de arranque.



Icono IDevice Importante

En el Reglamento Electrotécnico de Baja Tensión (RBT) viene recogida la corriente de arranque de los motores trifásicos según su potencia:

  • De 0,75 Kw a 1,5Kw inferior a 4,5 veces la intensidad nominal.
  • De 1,5 Kw a 5 Kw inferior a 3 veces la intensidad nominal.
  • De 5 Kw a 15 Kw inferior a 2 veces la intensidad nominal.
  • Más de 15 Kw inferior a 1,5 veces la intensidad nominal.
Recuerda: Que la intensidad nominal es la corriente necesaria para que un equipo funcione en condiciones optimas de rendimiento.






  • Arranque con impedancia en el estator



Lo que pretendemos añadiendo una impedancia al estator es limitar la tensión en los bornes del estator de la máquina. En el primer momento del arranque tenemos todas las resistencias, posteriormente vamos desconectándolas todas poco a poco. El esquema sería el de la figura siguiente.

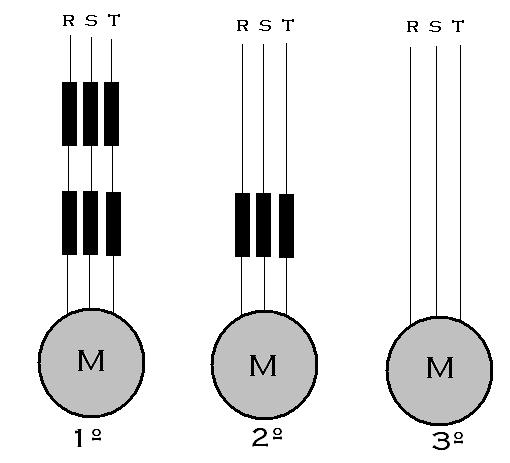

Arranque con impedancia en el estator

Imagen 9. Arranque con impedancia en el estator.

Elaboración propia con paint



  • Arranque por autotransformador

Mediante un autotransformador colocado entre la línea y el motor limitamos la tensión e iremos incrementándola poco a poco.

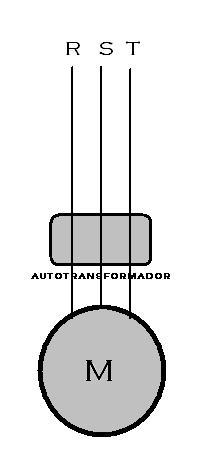

Arranque por autotransformador
Imagen 10. Elaboración propia
  • Arranque estrella-triángulo

Lógicamente este tipo de arranque sólo se puede hacer en motores cuya caja de bornes esté accesible. Primero se arranca con conexión estrella para que la tensión en bornes sea la de fase y posteriormente pasamos a conexión triángulo para que la tensión sea de línea.





  • Arranque con resistencia en el rotor

En este caso las resistencias se colocan en el rotor y se van eliminando a medida que el motor va arrancando.

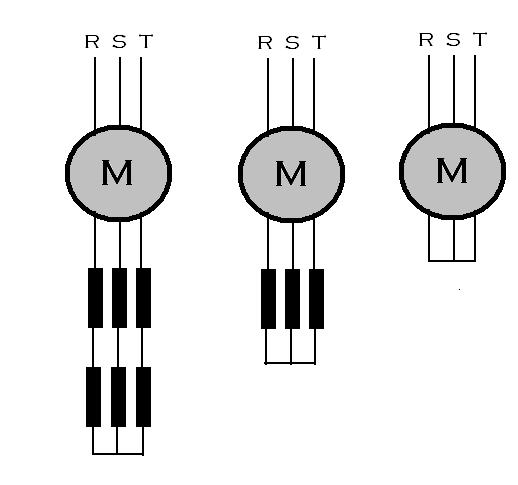

Arranque con resistencia en el rotor
Imagen 11. Elaboración propia creada con paint
