1.1. Potencia en un circuito resistivo
Potencia en un circuito resistivo.
Como ya has estudiado la potencia eléctrica viene dada por la siguiente expresión P=V*I.
Simplemente tendremos que sustituir las expresiones del valor instantáneo tanto de la tensión como de la intensidad y obtendremos:
![P=Vm*Im*(sen^2(W*t))](eXe_LaTeX_math_3.gif)
Como la potencia instantánea depende de:
![]() |
resulta que siempre será positiva o nula, es decir la resistencia absorbe potencia.
Como tenemos que:
![]()
e
![]()
y
![]() |
basta con sustituir y llegaremos a que:
![P = V*I*(1-cos(2W*t))](eXe_LaTeX_math_13.2.gif)

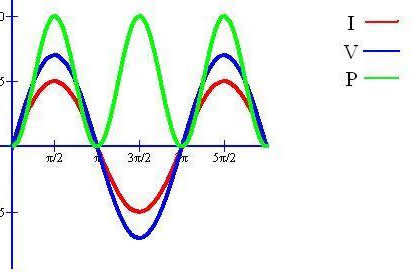

La gráfica que nos quedaría sería la siguiente, donde puedes ver que la potencia es siempre positiva.
Imagen 4. Fuente: Elaboración propia creada con Graph. |
El valor máximo de la potencia es:
![Pm=Vm*Im.](eXe_LaTeX_math_15.1.gif)
![Icono IDevice](icon_activity.gif)
El valor medio en un
periodo será P=I2*R, a esta potencia se la denomina Potencia Activa.
![](icon_question.gif)
Contesta verdadero o falso.
La potencia disipada en una resistencia puede ser negativa.
Verdadero Falso
La potencia se mide en vatios (w).
Verdadero Falso
La potencia en una resistencia nunca puede ser nula.
Verdadero Falso
