2. Poliedros



Tetraedro, Hexaedro y Octaedro

Solamente vamos a analizar la perspectiva isométrica de los siguientes poliedros: tetraedro, hexaedro y octaedro.

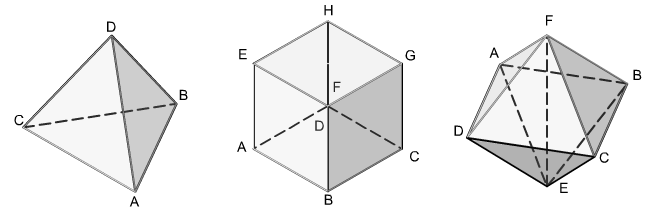

En la imagen superior puedes ver la perspectiva isométrica de estos poliedros.




Icono IDevice Actividad
Vistas y perspectiva
Para una mejor comprensión de los contenidos y procedimientos, la ubicación de las vistas diédricas de las superficies no se corresponde con la de su perspectiva isométrica.

Además la proporción entre las magnitudes de dichas vistas y su perspectiva correspondiente tampoco coincide con la reducción isométrica que debería tener.

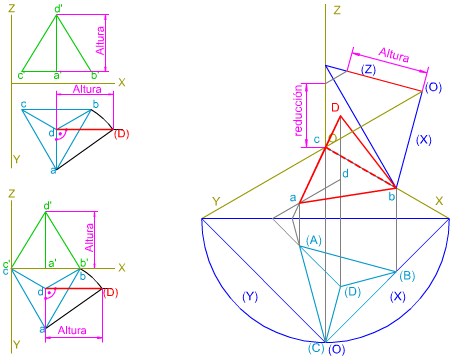

Observa el ejemplo de la imagen izquierda; para que hubiera una correspondencia en la disposición de la perspectiva isométrica y sus vistas diédricas, estas deberían estar ubicadas como las dibujadas en la zona inferior izquierda.

Por último, recuerda que para representar cualquier poliedro primero debemos representar su proyección sobre el plano en el que está apoyado y finalmente levantaremos sus alturas.
