Comenzaremos por ver en qué consisten las spline.

La herramienta Spline de QCAD se usa para dibujar un tipo de curva suavizada (lisa) que no es una línea recta, arco o arco elíptico. La curva es lisa y sigue siendo lisa cuando el spline es modificado. Nunca habrá esquinas u ondas imperfectas en una curva spline. Cada vez que se hace clic con esta herramienta se establece un nodo o punto de control modificable, que define un trayecto de la curva.

Las spline pueden ser cerradas (la curva final se cerrará automáticamente al finalizar el trazado) o abiertas. Además las podremos definir de grado 2 o grado 3, para establecer el nivel de suavizado de la curva, siendo más suave la de grado 3.

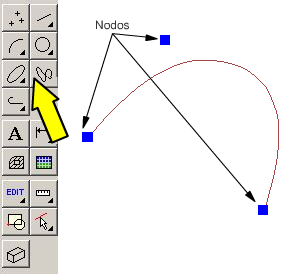

En la imagen de la derecha podemos ver que el acceso al trazado de las splines está en el menú principal de herramientas de QCad. Una vez trazada la spline, al ser seleccionada se marcarán los nodos de la misma para hacer posible su edición (cambio de ubicación).

Envolvente de la circunferencia

Veremos en la siguiente animación el uso de las splines para el trazado de la envolvente de una circunferencia de 25 mm de radio.
