3.3. Combinada
Definición.
Es el resultado de la mezcla de la acotación en paralelo y de la acotación en serie, siendo el sistema más empleado.
La pieza de la imagen inferior se ha acotado mediante la acotación combinada:
- Las partes superior y derecha por acotación en paralelo.
- Las partes inferior e izquierda aplicando la acotación en serie.
Ejemplo o ejercicio resuelto

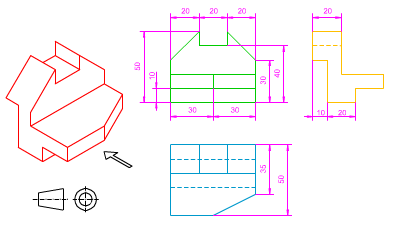

En la imagen izquierda te mostramos el dibujo isométrico de una pieza con sus vistas diédricas (alzado, planta y perfil izquierdo) acotadas.
Tienes que determinar si dicha acotación se ajusta a las normas explicadas en este apartado.
