4.2. Construcción de piezas
Para trazar una perspectiva caballera puedes seguir los pasos siguientes:

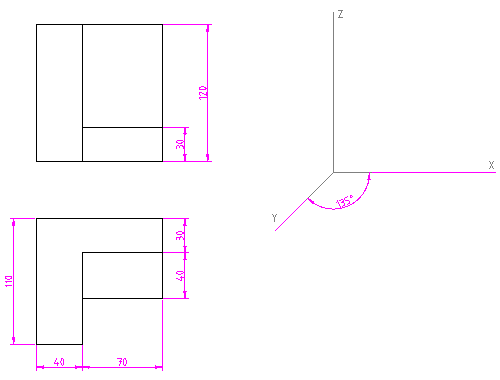

Paso 1: sitúa los ejes.
![Caballera. Paso 1 Caballera. Paso 1](ejemplo1-1.png)

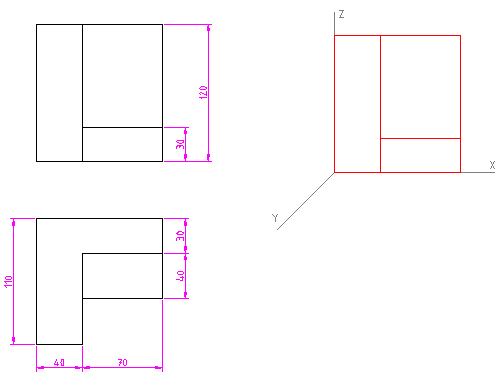

Paso 2: haz una copia del alzado en el plano XOZ.
![Caballera. Paso 2 Caballera. Paso 2](ejemplo1-2.png)
Paso 3: sitúa las líneas oblicuas paralelas al eje OY usando la herramienta de líneas oblicuas y ajustando el ángulo, igual al formado por ese eje, y la longitud, a la que debes aplicar el coeficiente de reducción, que en nuestro ejemplo los valores usados son -135º y 1/2.
![Caballera. Paso 3 Caballera. Paso 3](ejemplo1-3b.png)

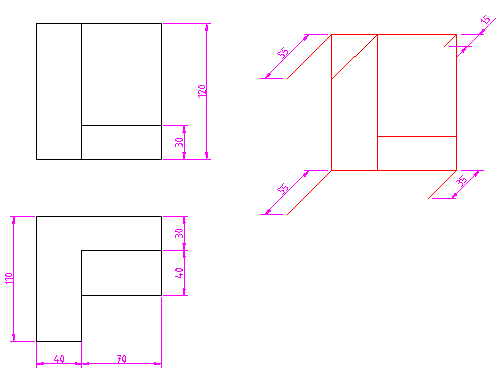

Paso 4: con esta herramienta seleccionada, traza las aristas paralelas al eje OY.
![Caballera. Paso 4 Caballera. Paso 4](ejemplo1-4.png)

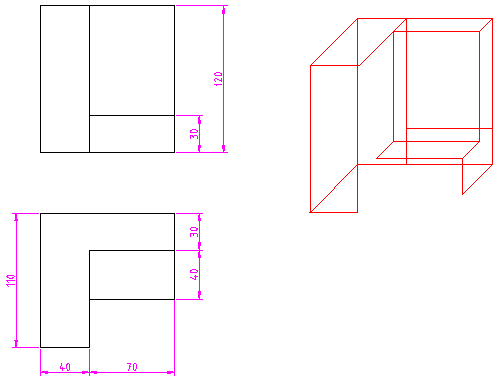

Paso 5: continúa cerrando las primeras superficies, trazando para ello las líneas paralelas a los ejes que sean necesarias. Puedes usar las herramientas de líneas horizontales, verticales u oblicuas o, en algunos casos, la herramienta de línea entre dos puntos.
![Caballera. Paso 5 Caballera. Paso 5](ejemplo1-5.png)

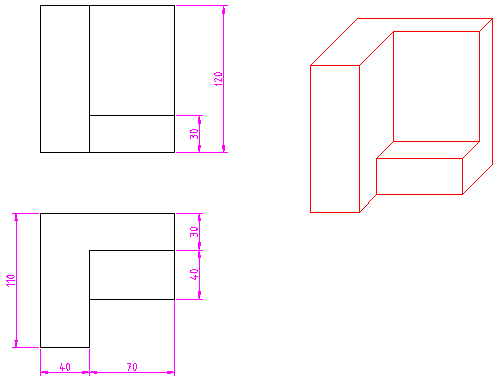

Paso 6: completa el dibujo, y con las herramientas de edición adecuadas elimina las líneas que sean innecesarias para dejarlo acabado.
![Caballera. Paso 6 Caballera. Paso 6](ejemplo1-6.png)
Aclaración: los pasos seguidos son solamente una muestra de los que puedes seguir. Igual que comentamos para la perspectiva isométrica, será tu experiencia personal la que te guíe y te lleve a elegir las mejores herramientas de trazado y de edición.
