2.1. El lápiz y el portaminas
Actividad
La dureza de los lápices depende de la proporción entre grafito y arcilla, a más grafito, más blando u oscuro es el trazo
Vídeo de Discovery Channel: cómo se fabrica un lápiz.
|
|
Pre-conocimiento

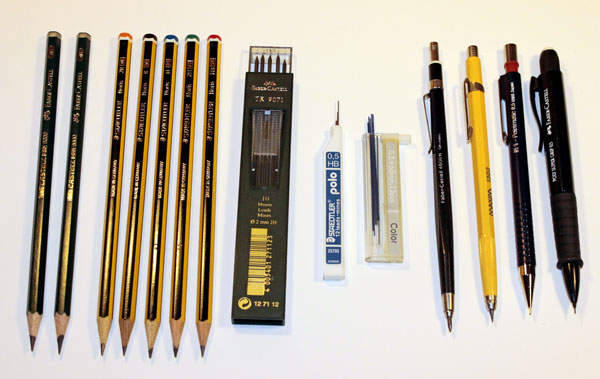

Los lápices de dibujo técnico suelen tener base hexagonal por dos motivos fundamentales:
- Se adhieren mejor al papel o al soporte, no ruedan como los redondos.
- Permiten un agarre más fácil y cómodo.
La dureza de las minas de los lápices se designa mediante una combinación de número y letra (código alfanumérico):
- Las letras: expresan el grado de dureza. su significado es: B (Black) = mina blanda; HB (Hard Black)= mina semidura: H (Hard)= mina dura.
- Los números: indican la calidad dentro de un rango de dureza, cuanto mayor sea el número más se incrementará dicha calidad, así una mina 4B será más blanda que otra 2B.
Aplicaciones según la dureza de la mina.
| DENOMINACIÓN | DUREZA |
USO PREFERENTE |
| 8B | Extrablanda | Sombrear |
| 7B | ||
| 6B | ||
| 5B | Blando, muy negro | Escribir y dibujar a mano alzada |
| 4B | ||
| 3B |
||
| 2B |
Blando, negro |
Croquis y dibujos a mano alzada
|
| B |
||
| HB |
Semiblando |
Croquis y acabados de dibujos técnicos |
| H |
Duro | Trazados de dibujos técnicos |
| 2H |
Más duro |
|
| 3H |
Muy duro |
Trazados auxiliares de dibujos técnicos |
| 4H | ||
| 5H |
||
| 6H |
Extraduro |
Para dibujar en láminas de poliéster Cartografía Litografía |
| 7H | ||
| 8H |
En el dibujo técnico lo más importante es la claridad y la precisión de la línea (fina y continua) por eso el lápiz más adecuado es el 3H o 4H, ya que durezas mayores dejarían surcos en el papel.
El portaminas es el utensilio más apropiado para el trazado lineal, el más recomendable es el de mina HB con un grosor de 0.5 mm.
Pregunta de Elección MúltiplePara dibujar un croquis a mano alzada necesito un lápiz....
|
HB
| |
|
2H
| |
|
2B
|
