1.Localización y orientación

Parte del trabajo del geólogo se realiza en el campo y otra en el laboratorio, o delante de un ordenador. En el primer caso necesitarás localizar el lugar de estudio y orientarte en el espacio. Para ello debes tener experiencia en el manejo de mapas, así como en instrumentos de localización y orientación, tales como la brújula o el GPS. Además, para el manejo de mapas es importante saber aplicar escalas.

Todo ello lo estudiaremos en este apartado, pero antes, vamos a comprobar tu experiencia en la materia ¿te atreves?. Realiza el trabajo de investigación que te proponemos más abajo. Pulsa la tecla "Avance" y sigue las instrucciones.

Si te parece difícil, no te preocupes. Estudia y realiza las distintas actividades autoevaluables que te proponemos en este apartado, y vuelve después a intentarlo, seguro que tendrás más éxito.

¡¡Suerte!!

(haz click sobre el mapa para calcular distancias. La escala está indicada en la parte superior)

Coordenadas geográficas

Para la localización de un punto situado sobre la esfera terrestre se utiliza el Sistema de Coordenadas Geográficas.

La Tierra representada, aproximadamente, por una esfera se cubre mediante un sistema de círculos máximos que pasan por los polos de la tierra. Estos círculos máximos se llaman Meridianos.

A partir de la línea que representa el Ecuador, la cual también es un círculo máximo se trazan círculos menores hacia el Polo Norte y hacia el Polo Sur, dando origen a los Paralelos.

Estos sistemas de círculos que se cortan dan origen al Sistema de Coordenadas Geográfico, el cual permite ubicar cualquier punto sobre la tierra.

El sistema de coordenadas geográficas está formado por la Latitud y la Longitud.

Las unidades de médida son ángulos expresados de forma sexagesimal (º grados, ' minutos, '' segundos).

El Meridiano que se toma como inicial (0º) es el meridiano de Greenwich. A partir de él, y en dirección este, se suceden el resto de valores. Se suele utilizar también valores negativos para las longitudes que se encuentren al oeste. Realiza el ejercicio de autoevaluación inferior para conocer mejor estas unidades de medidas.



Icono de iDevice AV - Reflexión

Comprobemos qué has aprendido sobre coordenadas y orientación. Pulsa sobre la tecla "Nuevo ejercicio" para generar una nueva actividad aleatoria. Si el ejercicio te parece difícil selecciona la opción inferior "Pulsa aquí" para obtener ayuda.

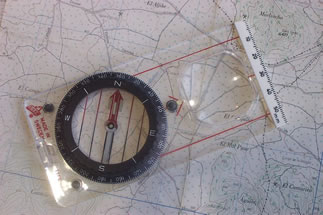

Brújula

Es un instrumento que sirve de orientación. Por medio de una aguja imantada señala el Norte magnético

La brújula de geólogo, además, tiene un nivel y un clinómetro que permite medir la orientación e inclinación de los distintos elementos que se van a estudiar en el campo (estratos, fallas..)



Imagen bajo licencia de Creative Commons (Wikimedia Commons)



Icono de iDevice Ejemplo o ejercicio resuelto

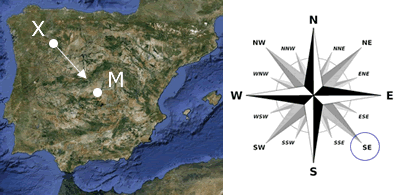

Si en el trabajo de investigación inicial no has sabido utilizar correctamente la brújula, no te preocupes. Ahora lo explicaremos en detalle.


GPS

Sistema de Posicionamiento Global. Son dispositivos que permiten obtener la coordenadas de lugar en que se encuentra dicho dispositivo mediante transmisiones de radio vía satélite. A partir de un conjunto de satélites en comunicación con el dispositivo se puede calcular con exactitud las coordenadas geográficas (longitud y latitud).

En el trabajo de investigación has utilizado un GPS para calcular las coordenadas y una brújula para orientarte. En realidad, hoy en día los GPS no sólo informan sobre la posición, sino también sobre la orientación, incluso el camino que debes seguir para ir a determinado sitio y la distancia que debes recorrer hasta llegar a él.



Escala

La escala representa la relación matemática que existe entre las dimensiones reales y las del mapa. Las escalas se definen en los mapas en forma de fracción donde el numerador indica el valor del mapa y el denominador el valor de la realidad.

Por ejemplo, la escala 1:15.000, significa que 1 cm del plano equivale a 15.000 cm en la realidad.



Icono de iDevice AV - Reflexión

Comprobemos qué has aprendido sobre cálculo de escalas. Pulsa sobre la tecla "Nuevo ejercicio" para generar una nueva actividad. Si el ejercicio te parece difícil utiliza el simulador de escalas que viene más abajo.

Haz click sobre dos puntos del mapa para calcular la distancia en cm (la escala del mapa es 1:5.000.000). Nota: las distancias que aperecen entre ciudades son aproximadas.



Icono de iDevice Ejemplo o ejercicio resuelto

Simulador utilización de escalas

Créditos: Esta animación pertenece a la aplicación:
Isla de las Ciencias (ISFTIC), autor: Manuel Merlo Fernández

Icono de iDevice AV - Reflexión

Más abajo se muestran dos animaciones. En la primera puedes comprobar cómo funciona un dispositivo GPS. En la segunda se simula el funcionamiento de uno de estos instrumentos utilizado desde un punto desconocido del mapa que aparece en la izquierda

a- ¿Cuáles son las coordenadas geográficas de dicho punto?
b- ¿Cuántos satélites hacen falta como mínimo para localizar exactamente la posición?
c- ¿Crees que un dispositivo de GPS puede calcular la posición ayudándose sólo de dos satélites?. Razona la respuesta.


Créditos: Esta actividad, incluido dibujos y animaciones, pertenecen a la aplicación:
Isla de las Ciencias (ISFTIC) autor: Manuel Merlo Fernández
