Sirven para almacenar un número binario de tantos bits como biestables contenga el Circuito. Se construyen a partir de biestables de tipo D.

Existen dos tipos:

• Registros de almacenamiento.
• Registros de desplazamiento.

De acuerdo como se introduzca la información, pueden ser de varias clases:

• Serie: La información se introduce bit a bit y se extrae del mismo modo.
• Paralelo: La información se introduce y se extrae de “golpe”.
• Híbridos: Entrada serie/salida paralelo o viceversa.

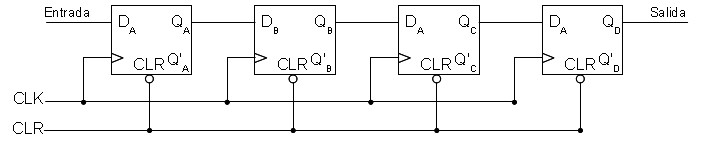

En la figura se puede ver la conexión de biestables D para conseguir un registro de desplazamiento serie-serie (es decir, los datos entran de uno en uno y salen de uno en uno).

Imagen 13. Elaboración propia

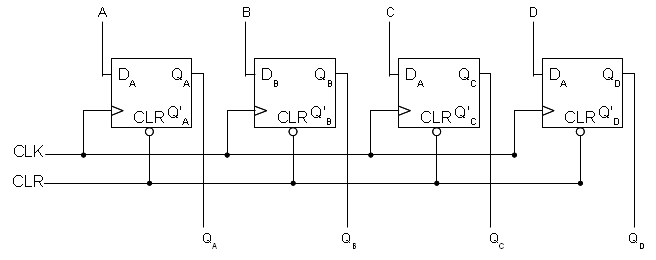

En la figura adjunta se observa la conexión de biestables tipo D para obtener un registro de desplazamiento paralelo-paralelo (es decir, entran todos a la vez y salen todos a la vez)

Imagen 14. Elaboración propia

En la figura un circuito que haría la función de registro híbrido, en este caso, entrada en Paralelo, salida en serie (aunque también dispone de entrada serie, ya que está previsto para doble uso; serie-serie y paralelo-serie)

Imagen 15. wikipedia. Lic.creative commons
