5.1. Funcionamiento del motor asíncrono

Cuando estudiaste en este mismo tema el funcionamiento de la máquina síncrona acuérdate que hablamos de la velocidad de sincronismo, pues bien, un motor asíncrono se va a caracterizar por tener una velocidad un poco inferior a la síncrona.

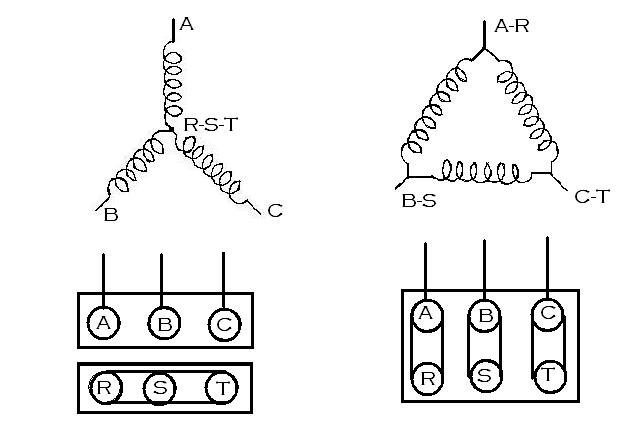

Vamos a ver como se origina un campo giratorio. En el estator vamos a tener tres devanados desfasados 120º, las máquinas síncronas tienen una caja de bornes que nos va a permitir conectar los devanados en estrella o en triángulo, tal y como puedes ver en la figura siguiente:

Conexionado de un motor

Imagen 6. Conexionado de un motor.

Elaboración propia con Paint

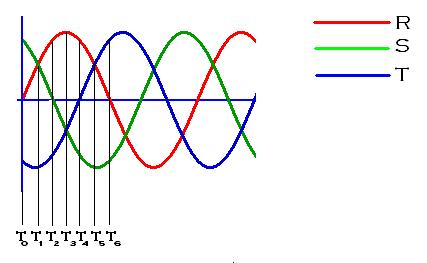

La evolución de las ondas con el tiempo va a ser la siguiente:

Ondas trifásicas

Imagen 7. Ondas trifásicas.

Elaboración propia creada con Graph

Puedes observar como en los instantes 1, 2, 3, 4, 5 las corrientes que atraviesan las fases van cambiando de sentido, con lo que conseguiremos que el campo magnético vaya girando 1/12 de vuelta en cada intervalo de tiempo, pero como hemos dicho al principio el motor asíncrono se va a caracterizar por tener una velocidad inferior a la síncrona, te preguntarás a que es debido pues bien:



Recordarás que la Ley de Lenz decía: " el sentido de la corriente inducida es tal que se opone a la causa que lo produce" y como el bobinado del rotor es un circuito cerrado van a aparecer unas corrientes que harán que el rotor tienda a girar en sentido contrario, con lo que la velocidad del rotor será inferior a la de sincronismo.



Esa diferencia entre la velocidad de giro del motor asíncrono y la velocidad síncrona se va a denominar deslizamiento que vendrá dado por la siguiente fórmula:

Donde

: es la velocidad de sincronismo.

: es la velocidad de giro del rotor.

Icono de iDevice Ejemplo o ejercicio resuelto
¿Como invertirías el sentido de giro de un motor?

Icono IDevice Importante
Si la velocidad del rotor fuera mayor que la de sincronismo, el motor funcionaría como generador.

Icono de iDevice Ejemplo o ejercicio resuelto
Sabemos que un motor asíncrono de 2 pares de polos conectado a una frecuencia de 50 Hz gira a una velocidad de 1.450 r.p.m.
¿Cuál es el valor del deslizamiento?

Es importante saber que  el deslizamiento es

Donde

: es la velocidad de sincronismo.

: es la velocidad de giro del rotor.
