3.3. Enlaces de circunferencias

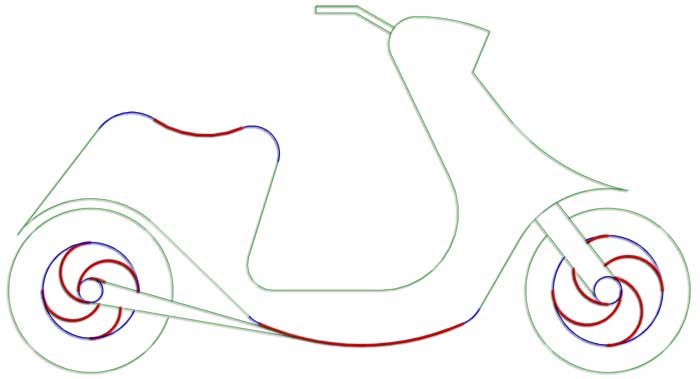

Diseño de scooter mediante enlaces
Icono IDevice Actividad
En este apartado vas a aplicar los conceptos y procedimientos adquiridos en el apartado 2.2 "circunferencias tangentes entre sí". los arcos de enlace serán interiores y exteriores.

ENLACE DE DOS CIRCUNFERENCIAS DADAS.

  • Dado el radio de enlace exterior:
  • Dado el radio de enlace interior:
Icono IDevice Pre-conocimiento
Rosetón de la abadía de WestminsterLa aplicación de los enlaces y tangencias en el diseño de los rosetones, no solamente facilitaba la sujeción de las vidrieras, también permitía que éstas fueran cada vez de mayor tamaño.

Icono de iDevice Caso de estudio

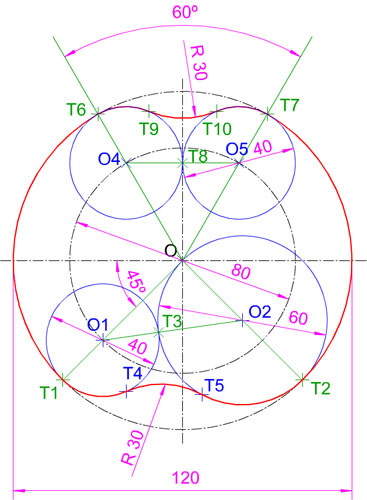

Dibuja la pieza representada en la imagen izquierda a escala 1/1 empleando los conceptos y procedimientos de las tangencias y enlaces, interiores y exteriores, entre circunferencias
¿Necesitas ayuda para resolver este ejercicio?
