3.1. Generalidades

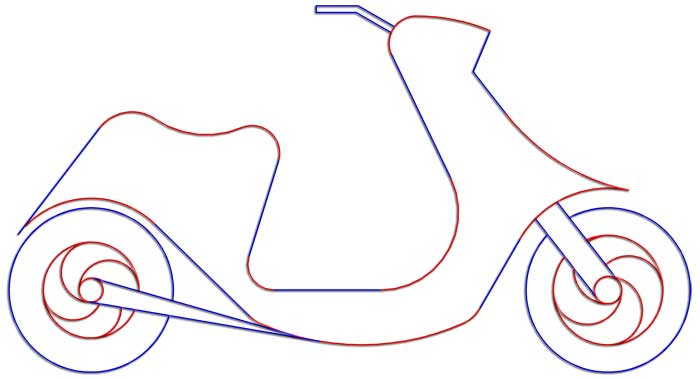

DEFINICIÓN: es la unión armónica de dos o más líneas, curvas o rectas, de forma que parezcan una línea continua.
Actividad
El enlace de rectas y circunferencias se realiza mediante arcos, llamados arcos de enlace.
Para realizar un enlace debes seguir los siguientes pasos:
- Resuelve el problema de tangencia, determinando los puntos de tangencia.
- Dibuja el arco de enlace entre los puntos de tangencia de forma continua y uniforme.
NOMENCLATURA: para resolver los problemas de enlaces usaremos la siguiente nomenclatura simplificada para nombrar los distintos elementos que intervienen en todo enlace usando las siguientes letras:
- O = centro de circunferencia.
- C = circunferencia.
- r = recta (s, t, m, ...)
- R = radio.
- P = punto.
- E = punto de enlace (E1, E2, E3, ...)
CLASIFICACIÓN:
- Enlaces abiertos: son curvas tangentes a rectas u otras curvas, deducidas de circunferencias tangentes, cuyos extremos no son comunes.
- Enlaces cerrados: comienzan y terminan en un mismo punto. los óvalos y ovoides pertenecen a este grupo de enlaces.
Actividad
En este tema vamos a desarrollar solamente los enlaces abiertos.
PROPIEDADES DE LOS ENLACES ABIERTOS:
ENLAZAR CINCO PUNTOS NO ALINEADOS: es necesario partir de unos datos ya establecidos, un arco y su centro.
